AWS - How to implement end to end VPC Endpoint service

VPC Endpoint について

VPC Endpoint とは

異なる VPC、または異なるリージョンに配置された AWS サービス同士の通信を、インターネットを経由することなく Amazon のネットワーク内で繋ぐサービス。

VPC Endpoint の機能

Interface Endpoint、Gateway Load Balancer Endpoint と Gateway Endpoint の3つの機能が提供されている。

  • Interface Endpoint: VPC内にインターフェイスを設置して、インターネットゲートウェイを介さずに、VPC外(AWS通信網内)のサービスにアクセスするための機能。
  • Gateway Load Balancer Endpoint: サブネットの IP アドレス範囲のプライベート IP アドレスを持つ Elastic Network Interface、トラフィックをインターセプトし、Gateway Load Balancer を使用して設定したネットワークまたはセキュリティサービスにルーティングするエントリポイントとして機能。
  • Gateway Endpoint: VPCにゲートウェイ（門）を設置することで、インターネットを介さずに、VPC内のサービスとVPC外（AWS通信網内）のサービスの通信を実現する機能。(AmazonS3 または DynamoDB のいずれかに向かう)

各種 VPC Endpoint の使用料金

VPC Endpoint を利用するメリット

  1. 実質的なインターネットとの出入口を封鎖して、セキュアな経路が実現できる。IGW(Internet Gateway)、NATGW が不要になる。
  2. 費用対効果。時間課金は無料か1/6に削減できる。上記、「各種 VPC Endpoint の使用料金」を確認してもらえればわかると思われている。東京リージョンで1時間あたり Interface Endpoint の使用料金は、＄0.014 になっており、それに対して、NATゲートウェイの場合、＄0.62 である(同じ東京リージョンで1時間に処理データ1GBあたり)。

VPC Endpoint 利用シーン

ユーザーは多くのVPCを管理している場合、プライベートサブネットにあるリソースからAWSのリソースにインターネットを経由せず、セキュアにアクセスする。また、大量に S3 や DynamoDB と通信が発生する場合、VPC Endpoint を使ったら、費用対効果が高くなる。

実践デモ - VPC Endpoint で 2つの VPC 間にエンドツーエンドの接続を設定する

Required Time: 1h30m

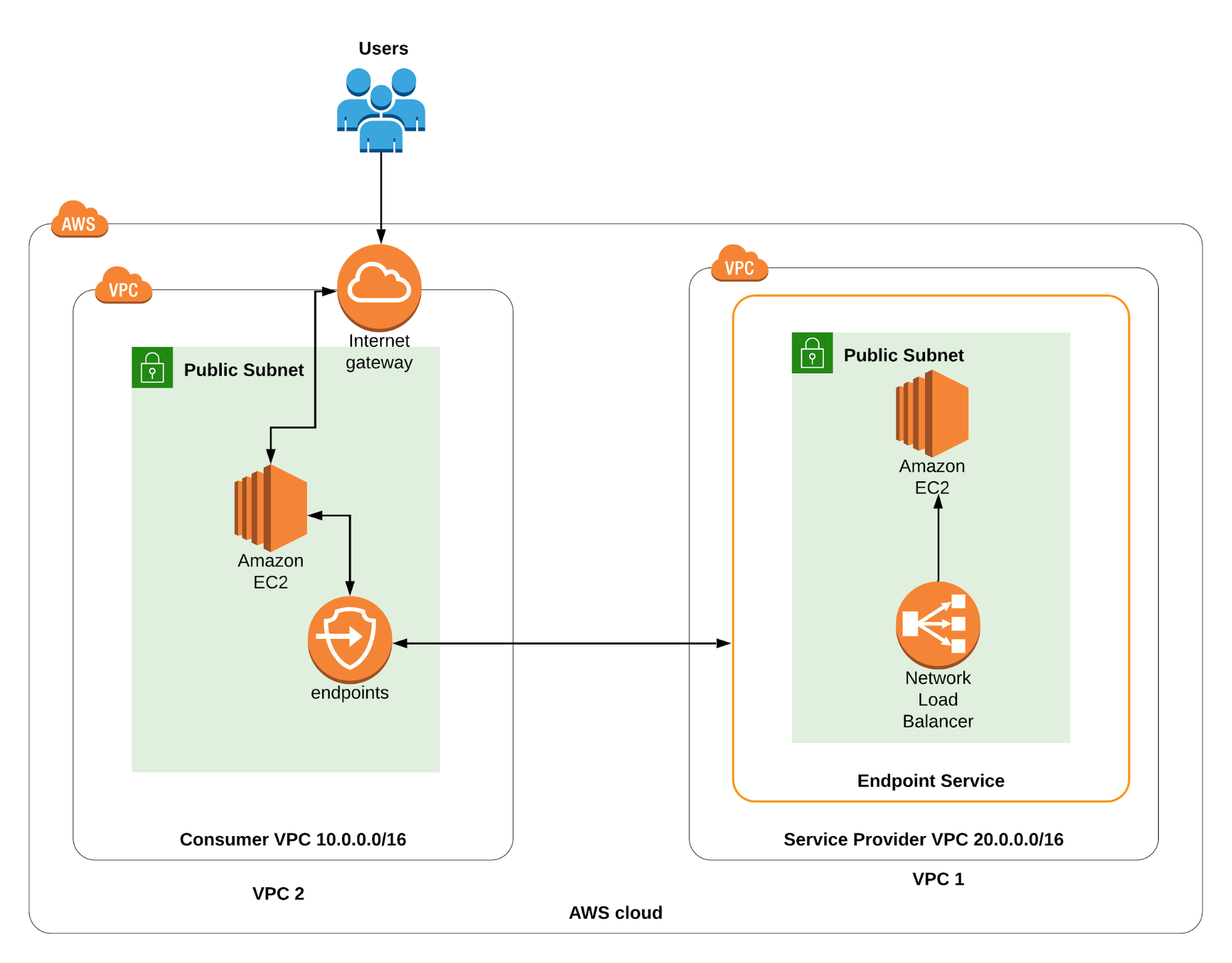

Architecture

こちらの構築図で VPC Endpoint の実践デモを作成してみよう。 endpoint_architecture_demo

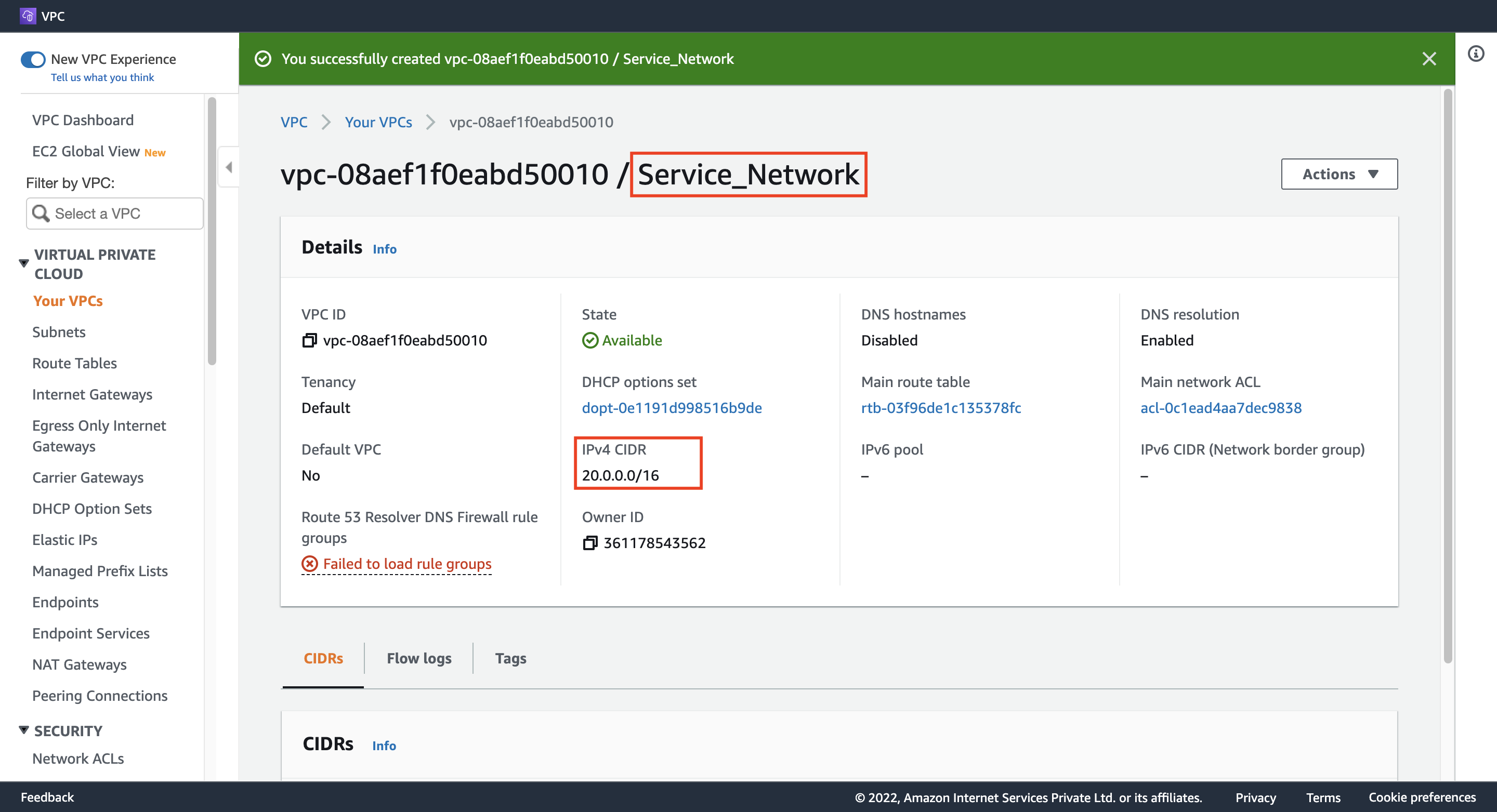

Step 1. Create a service provider VPC

  • Name tag: Service_Network
  • IPv4 CIDR: 20.0.0.0/16

endpoint_architecture_demo

Step 2. Create and attach an IGW

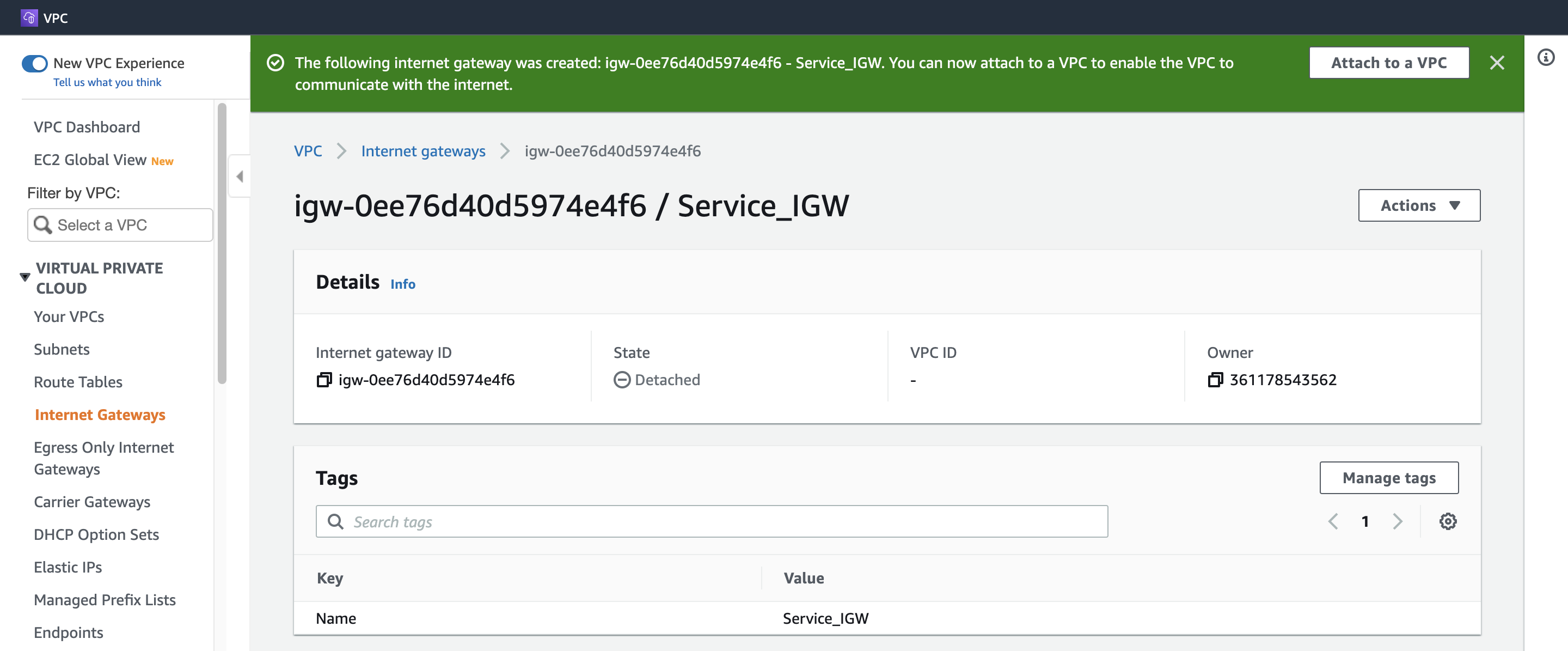

1. Create Service IGW

  • Name tag: Service_IGW

endpoint_architecture_demo

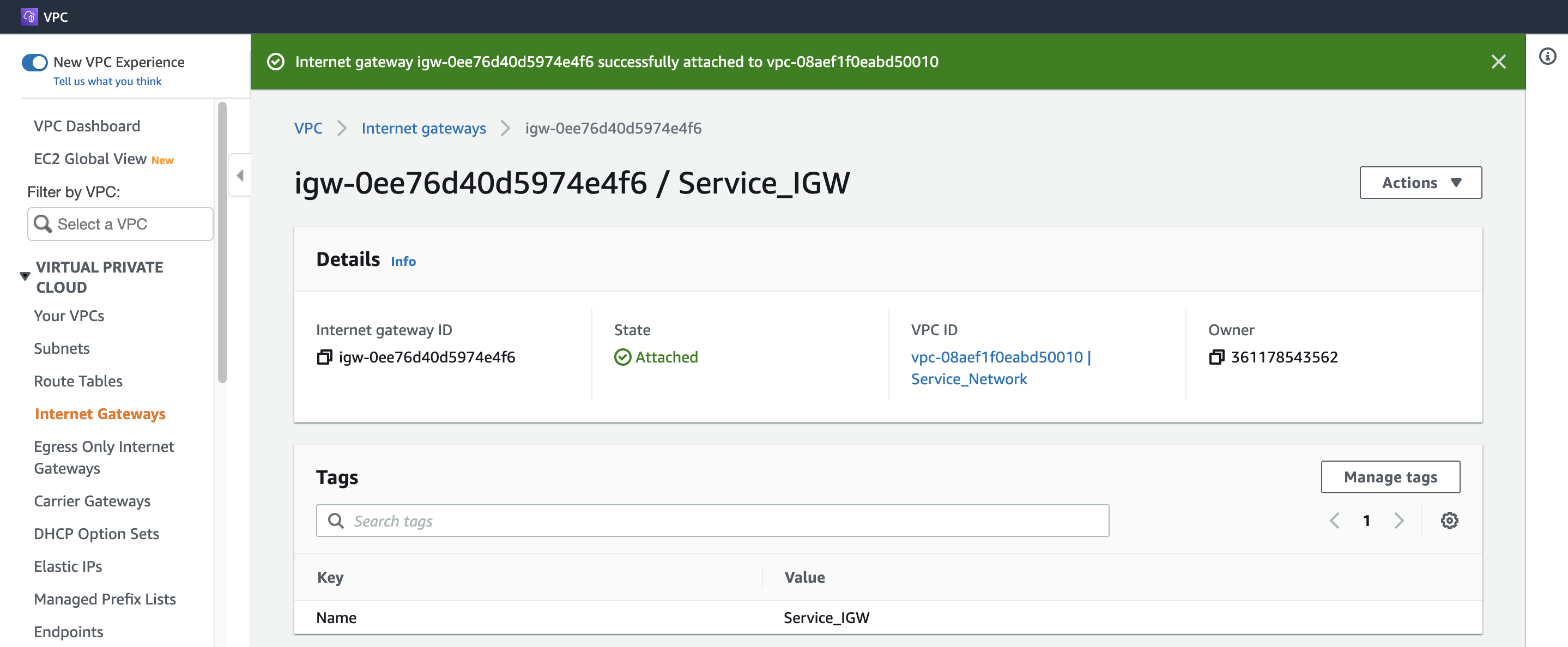

2. Attach Service IGW

  • Available VPCs: Service_Network

endpoint_architecture_demo

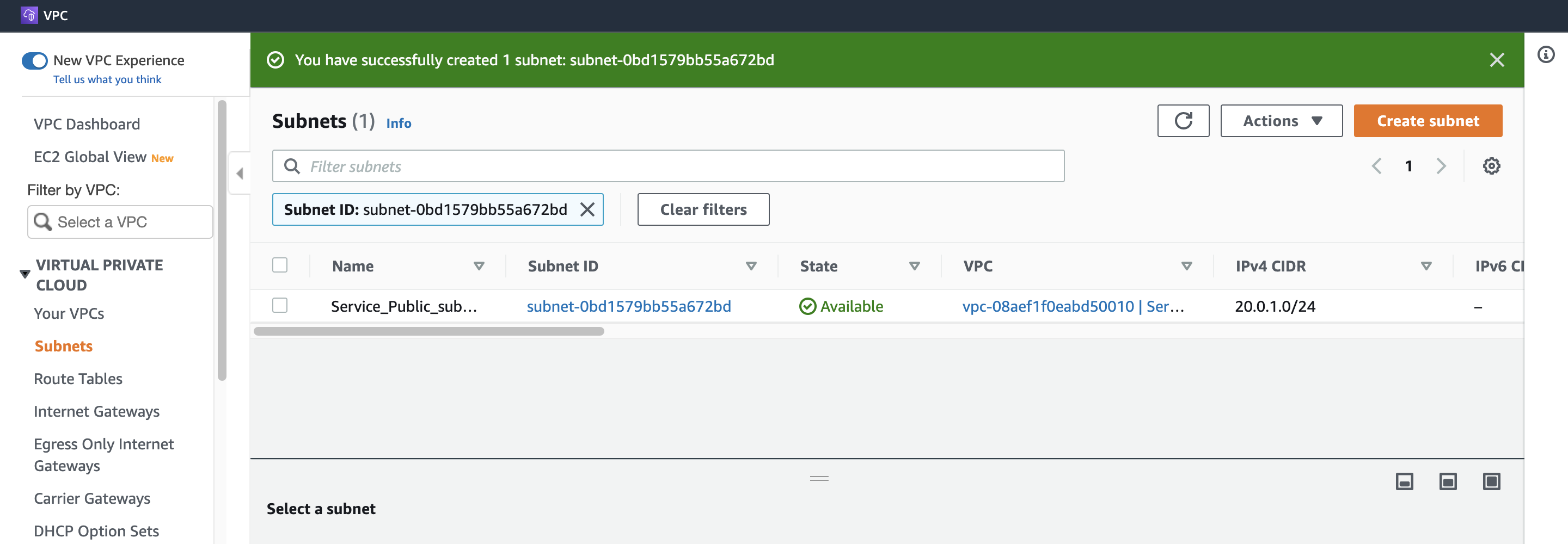

Step 3. Create a Public subnet

  • VPC ID: (プールダウンから選択) Service_Network
  • Subnet name: Service_Public_subnet
  • Availability Zone: us-east-1a
  • IPv4 CIDR block: 20.0.1.0/24

endpoint_architecture_demo

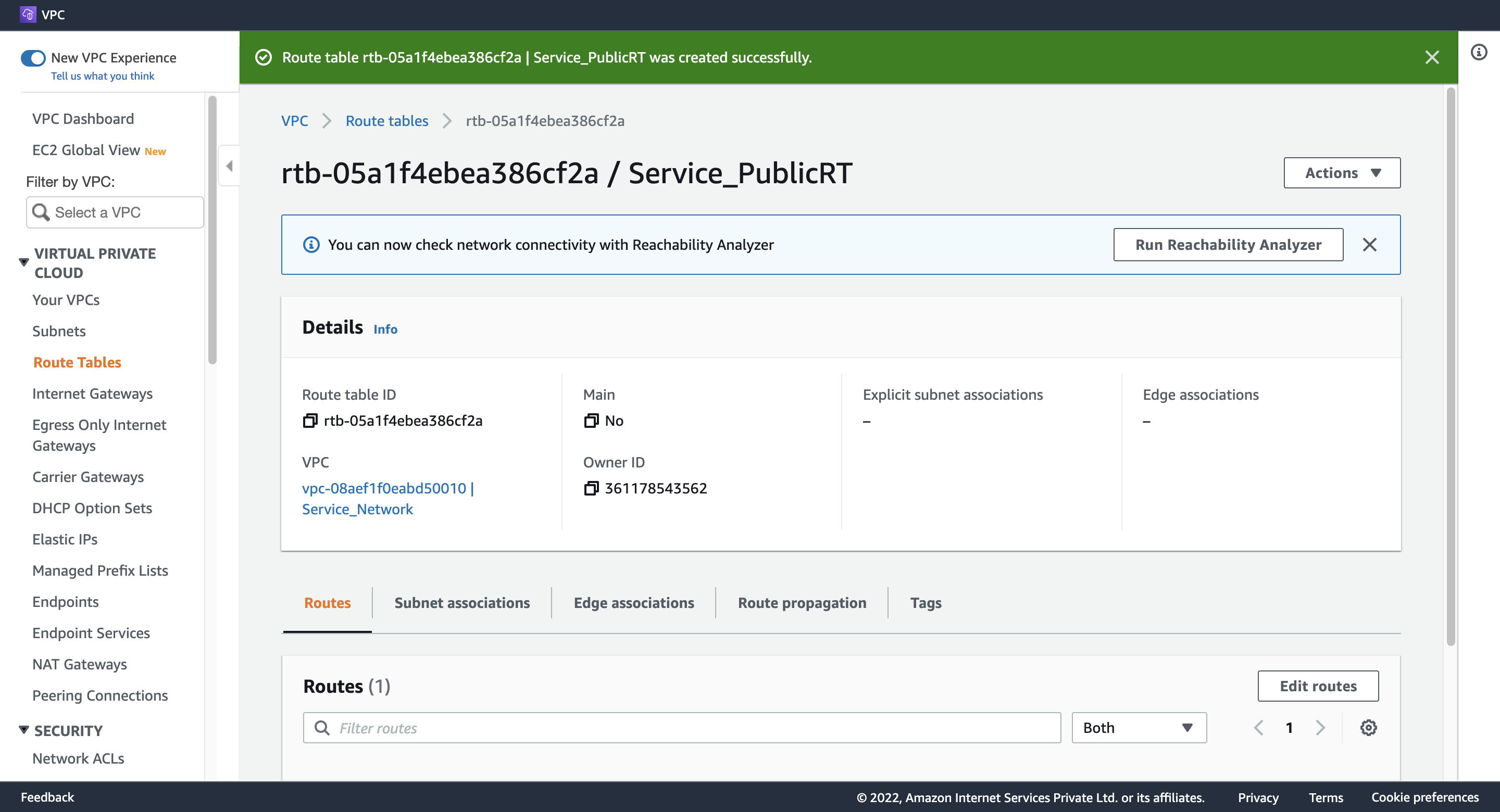

Step 4. Create a Public Route Table and associate it with the subnet

1. Create Service Public Route Table

  • Name tag: Service_PublicRT

endpoint_architecture_demo

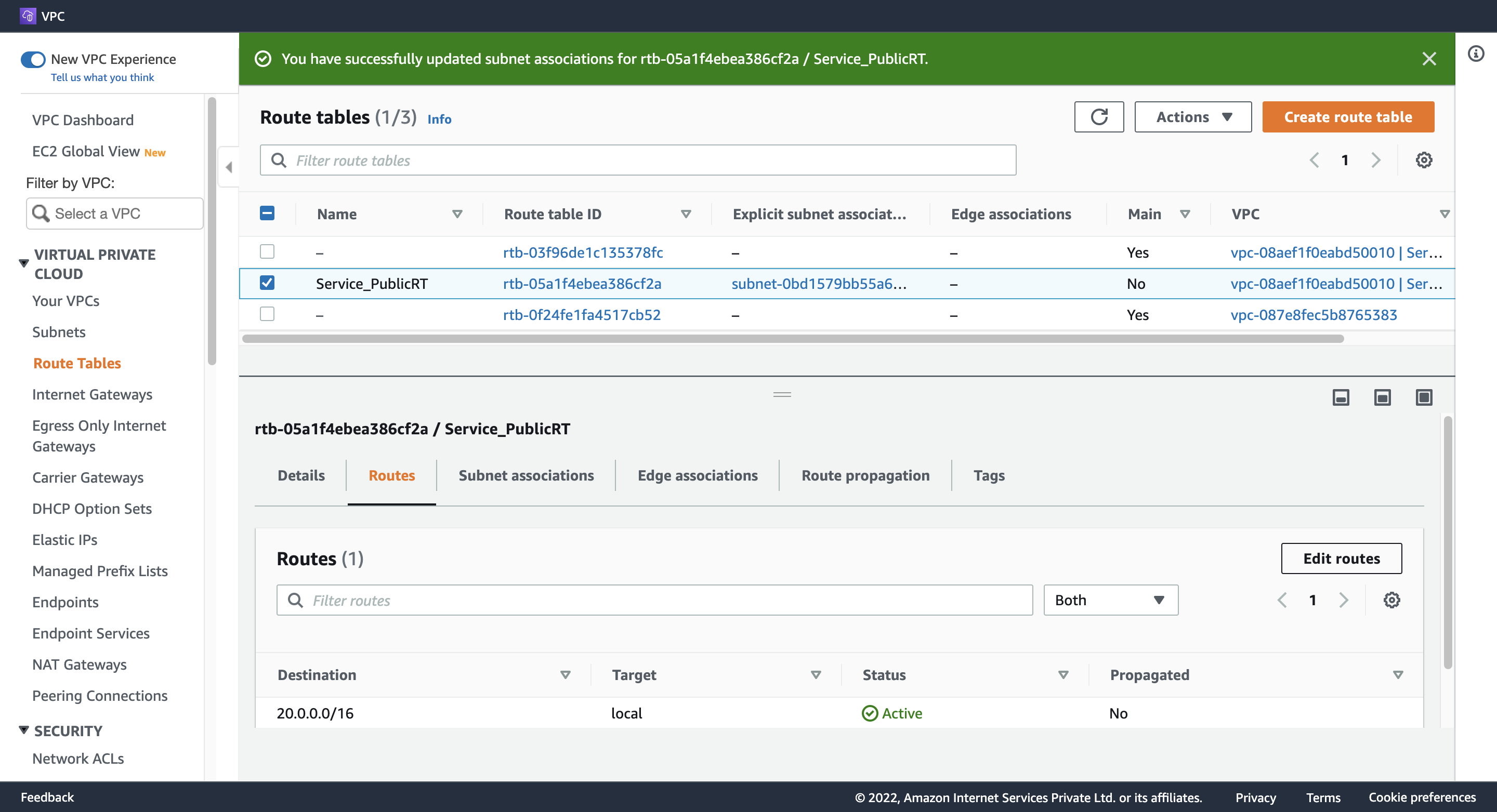

2. Associate Route Table with Service Public subnet

  • VPC: (一覧から選択) Service_Network

endpoint_architecture_demo

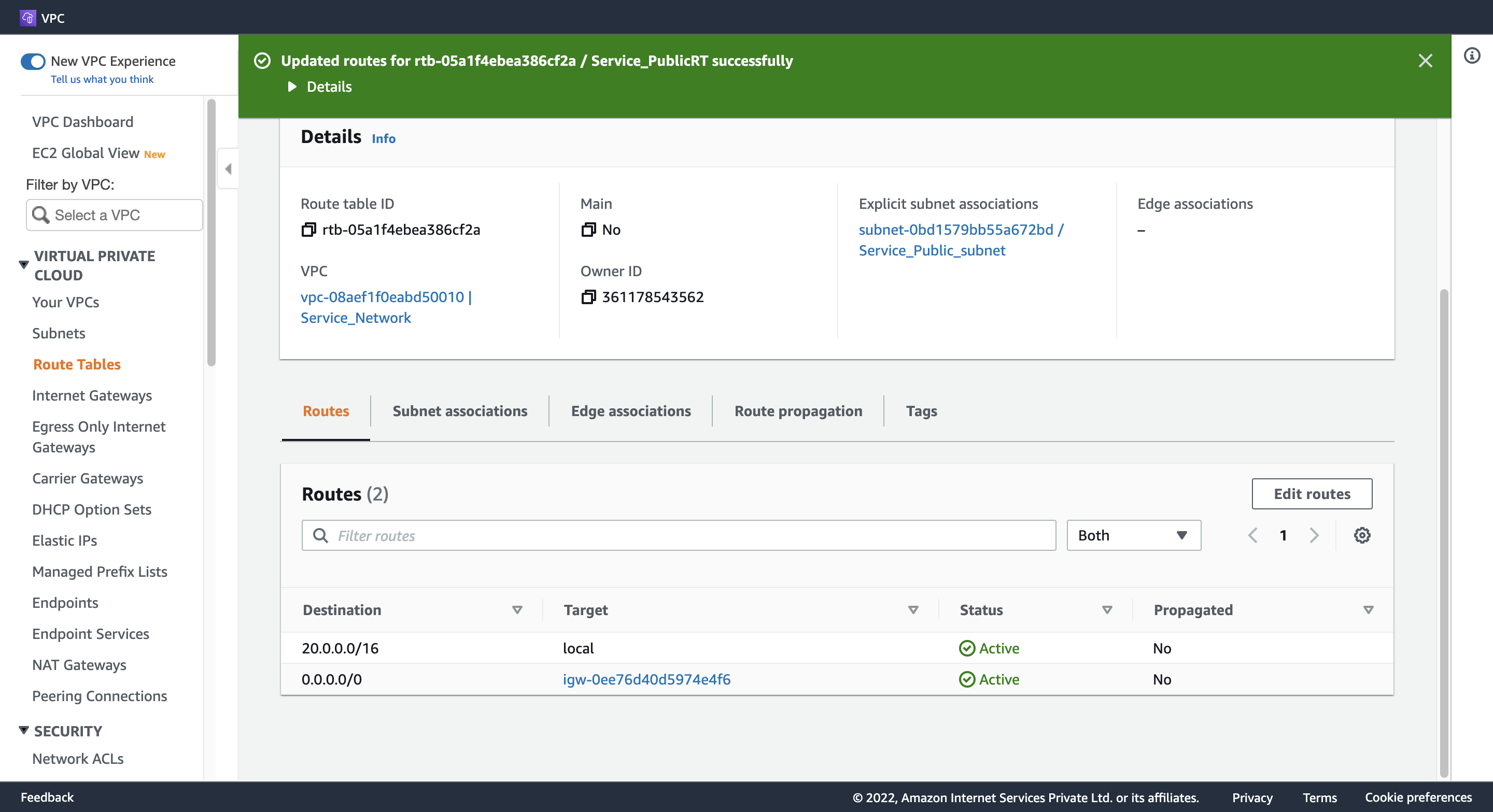

Step 5. Add the public Route in the Route table

  • Destination: 0.0.0.0/0
  • Target: (一覧から選択) Internet Gateway

endpoint_architecture_demo

Step 6. Create an EC2 Instance

1. Configure Instance Detail(Subnet)

  • Network: Service_Network
  • Subnet: Service_Public_subnet
  • Auto-assign Public IP: Enable

2. Configure Advanced Details

  • User data:

```sh #!/bin/bash sudo su

yum update -y

yum install httpd -y

systemctl start httpd

systemctl enable httpd

echo "

Welcome to Hangyuzs Server 1

" >> /var/www/html/index.html

systemctl restart http ```

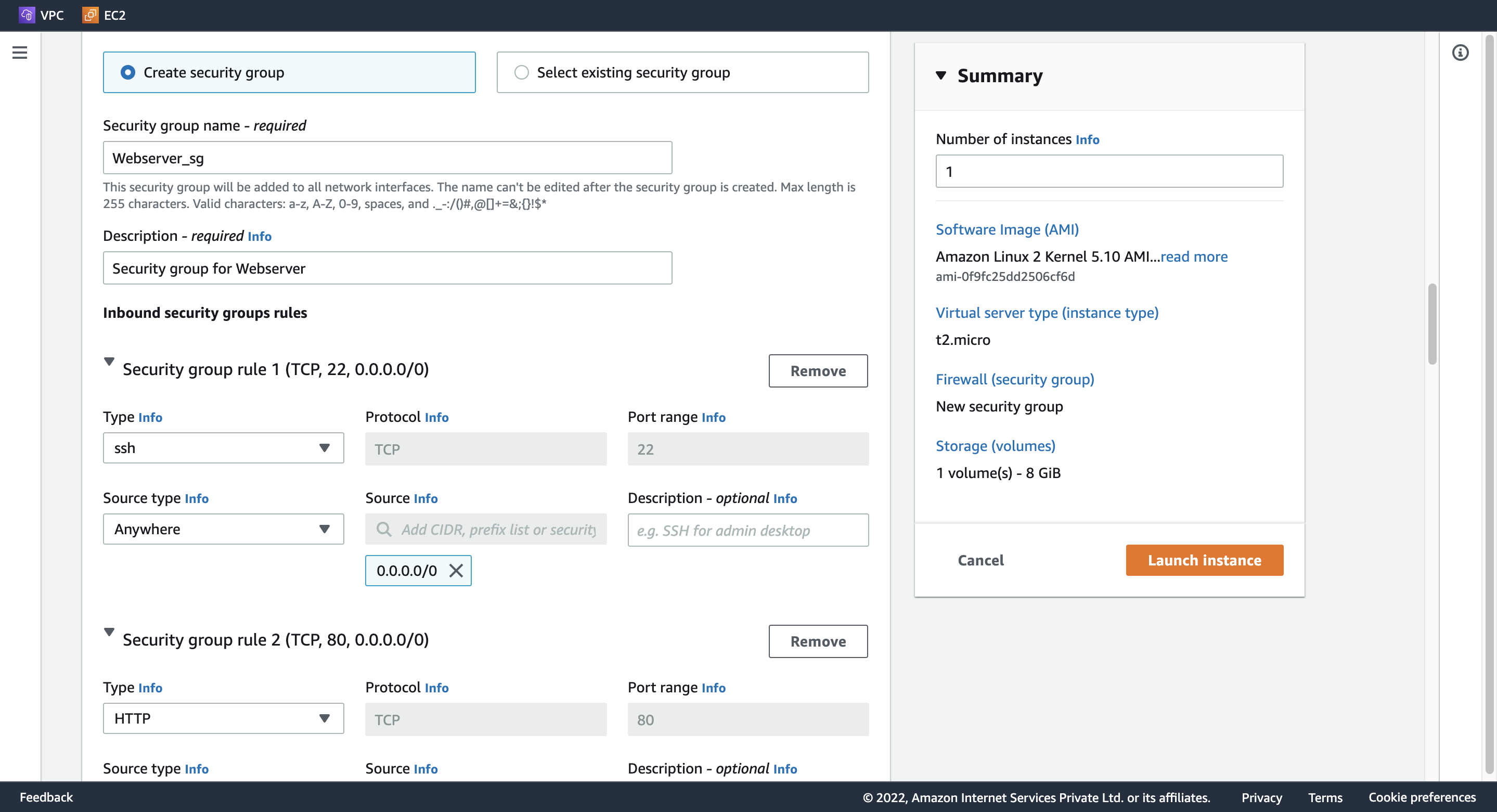

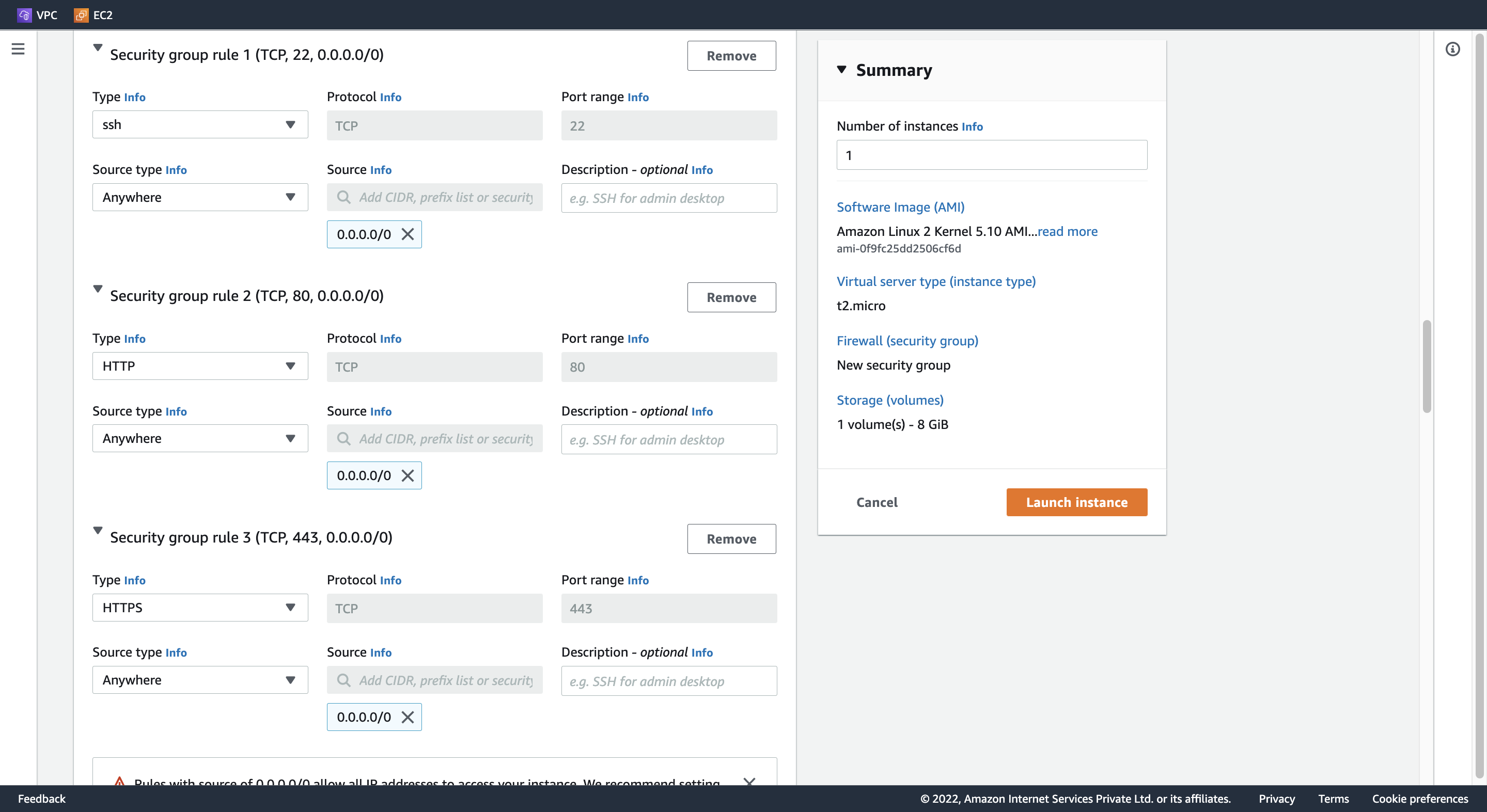

3. Configure Security Group

  • Create security group
  • Security group name: Webserver_sg
  • Description: Security group for Webserver
  • Add Inbound security groups rules
  • rule 1
    • Type: ssh
    • Source type: Anywhere
  • rule 2
    • Type: HTTP
    • Source type: Anywhere
  • rule 3
    • Type: HTTPS
    • Source type: Anywhere

endpoint_architecture_demo

endpoint_architecture_demo

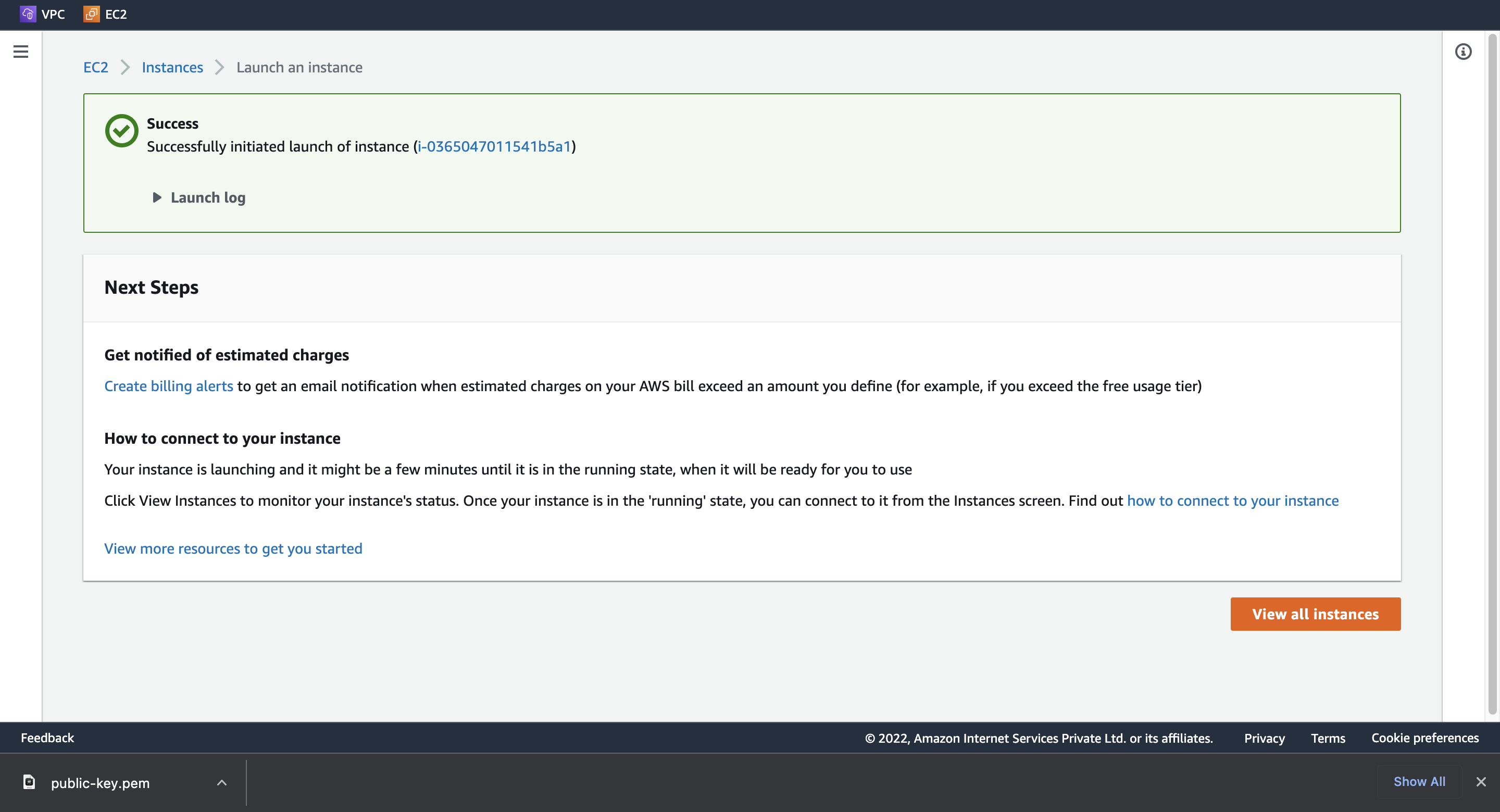

4. Launch instance

endpoint_architecture_demo

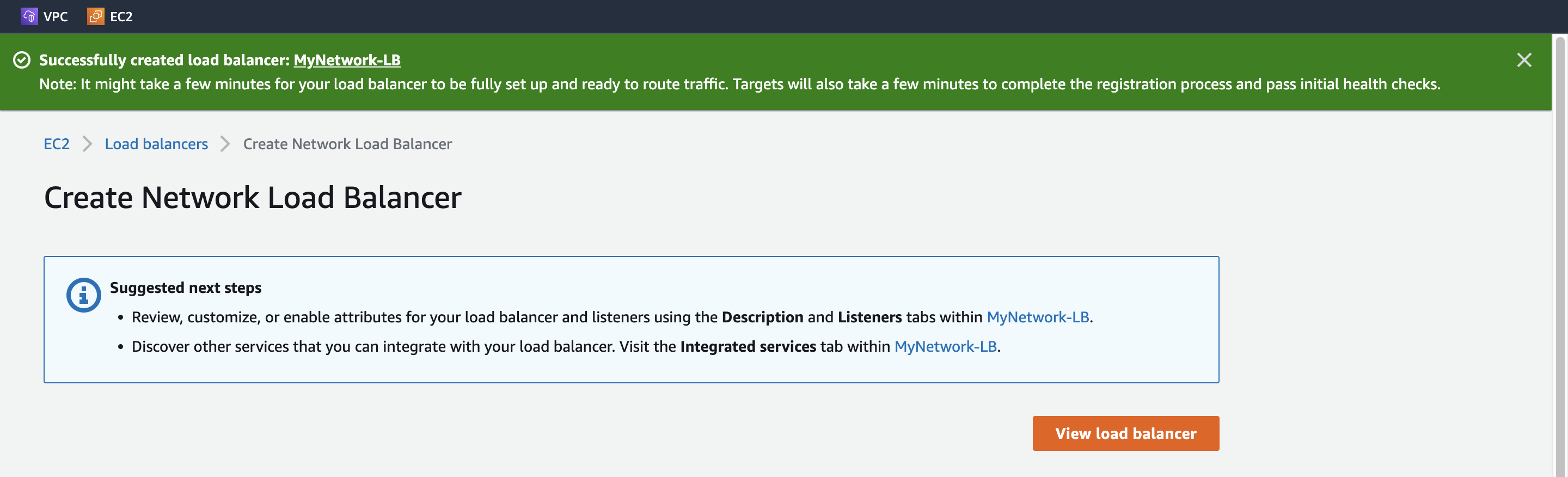

Step 7. Create a Network LoadBalancer

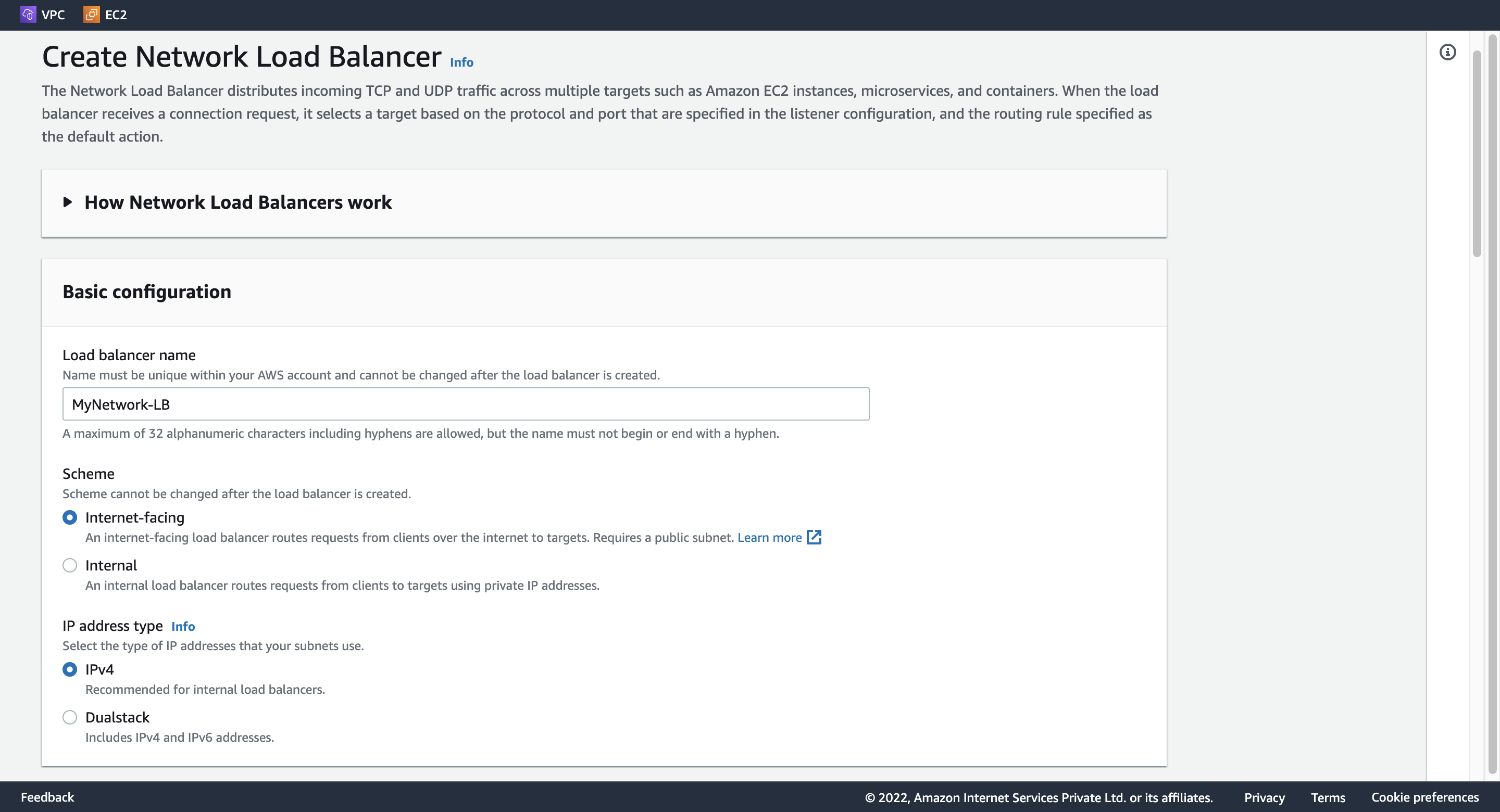

1. Configure LoadBalancer

  • Load balancer name: MyNetwork-LB
  • Schema: Internet-facing
  • Ip address type: IPv4

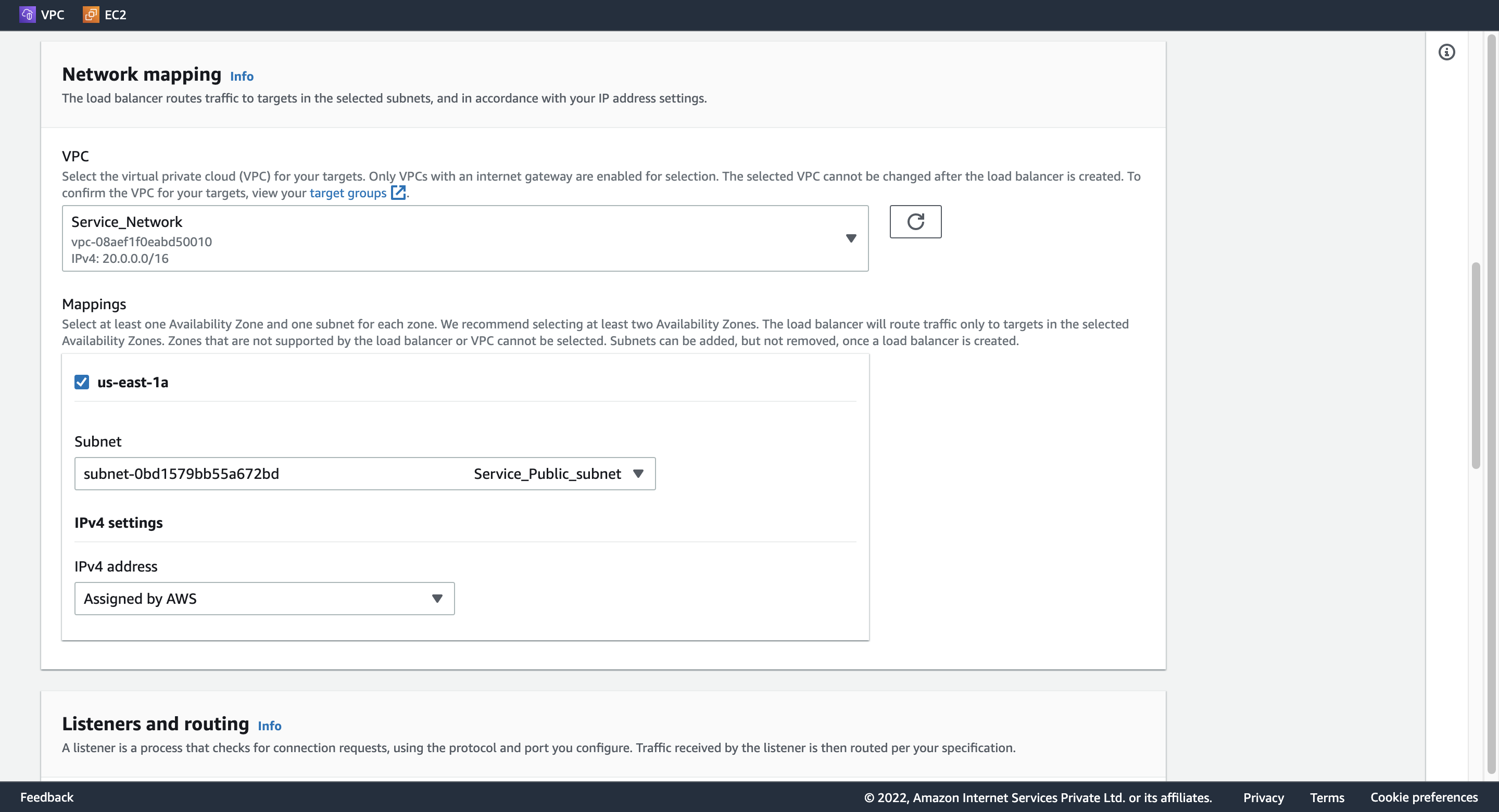

  • VPC: Service_Network
  • Mappings: us-east-1a
  • Subnet: Service_Public_subnet

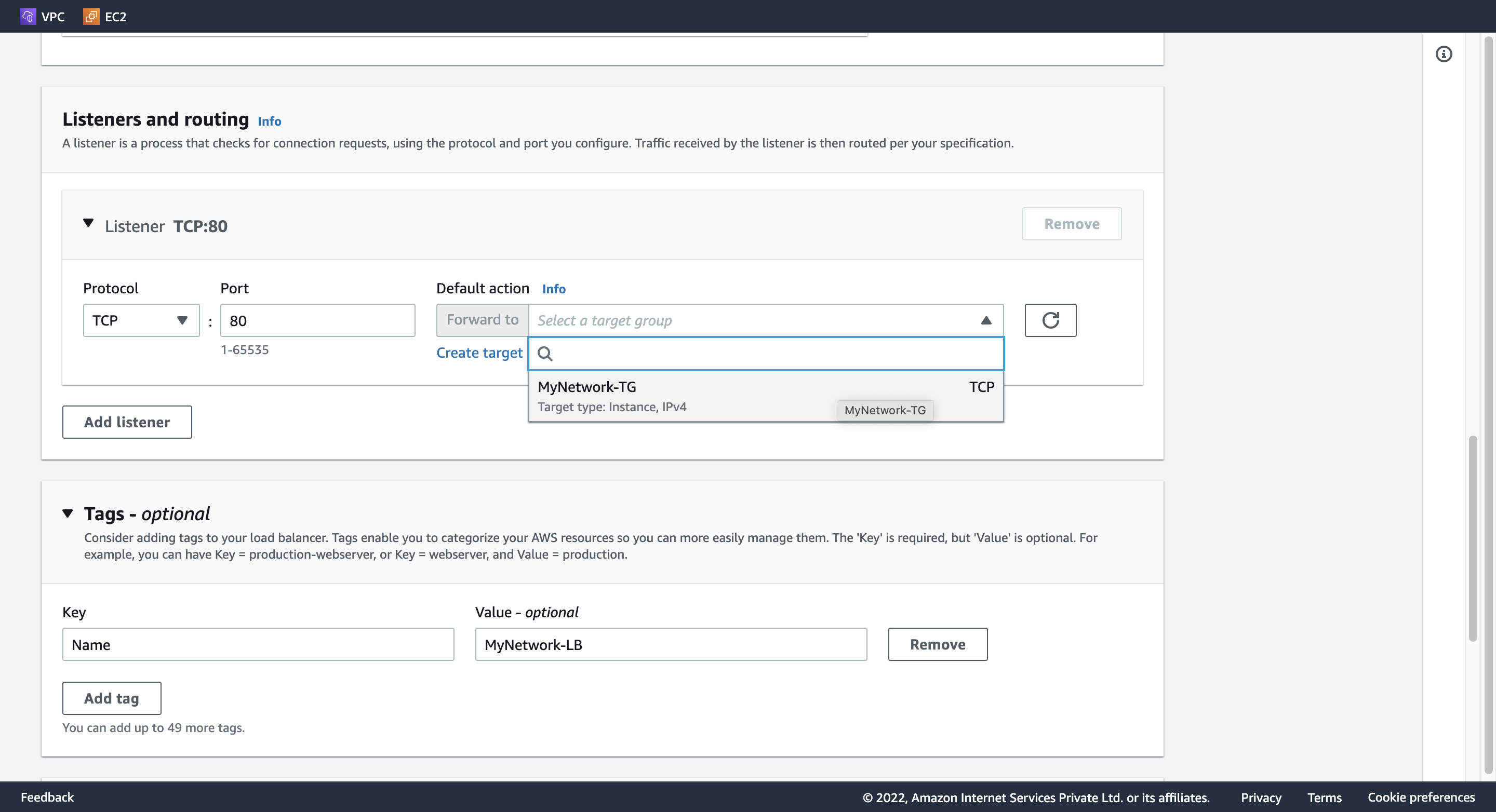

  • Listeners and routing:
  • Protocol: TCP
  • Port: 80

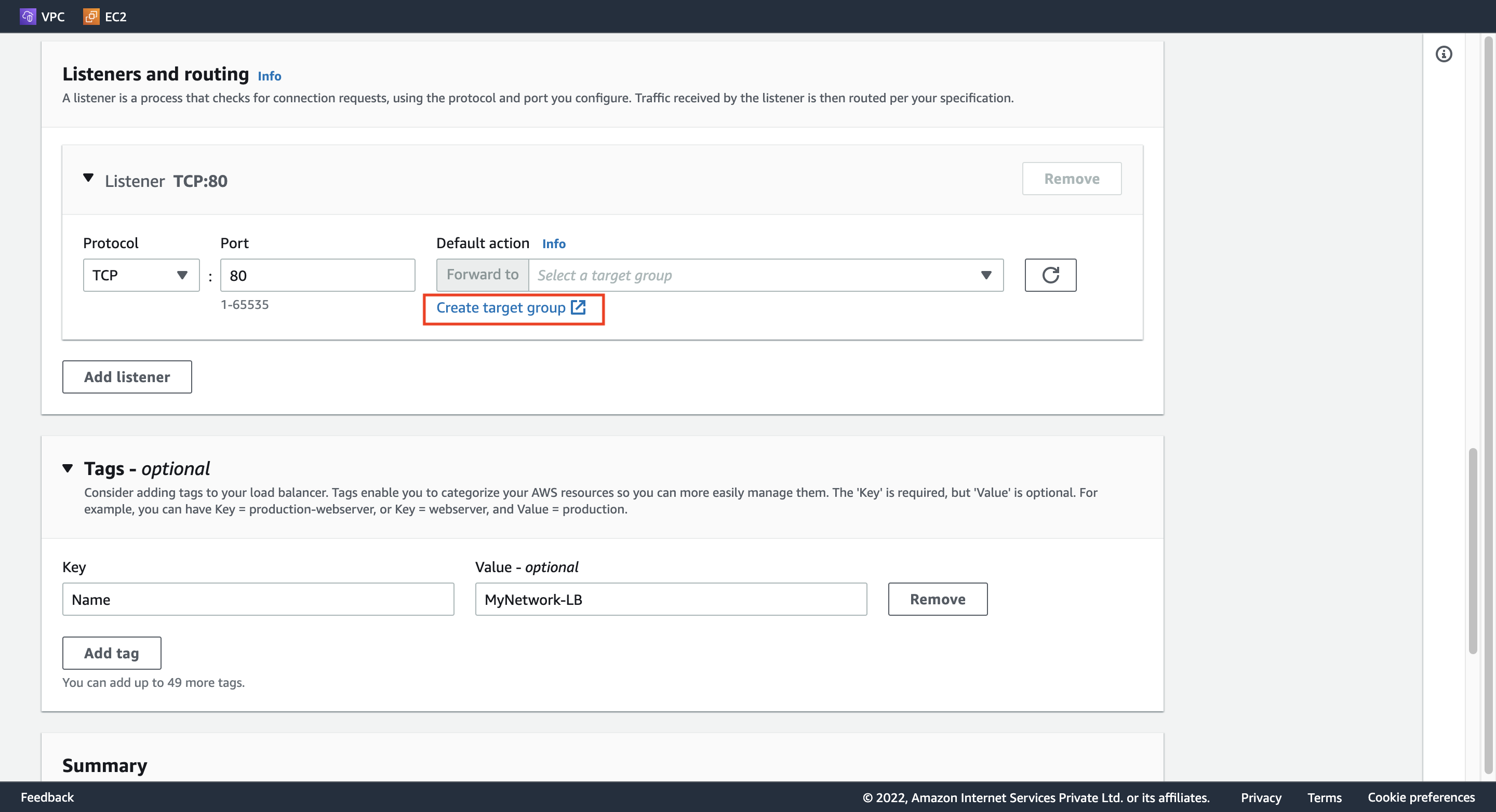

  • Default action: 下記 {ref}create-target-group を参照。

endpoint_architecture_demo

endpoint_architecture_demo

(create-target-group)=

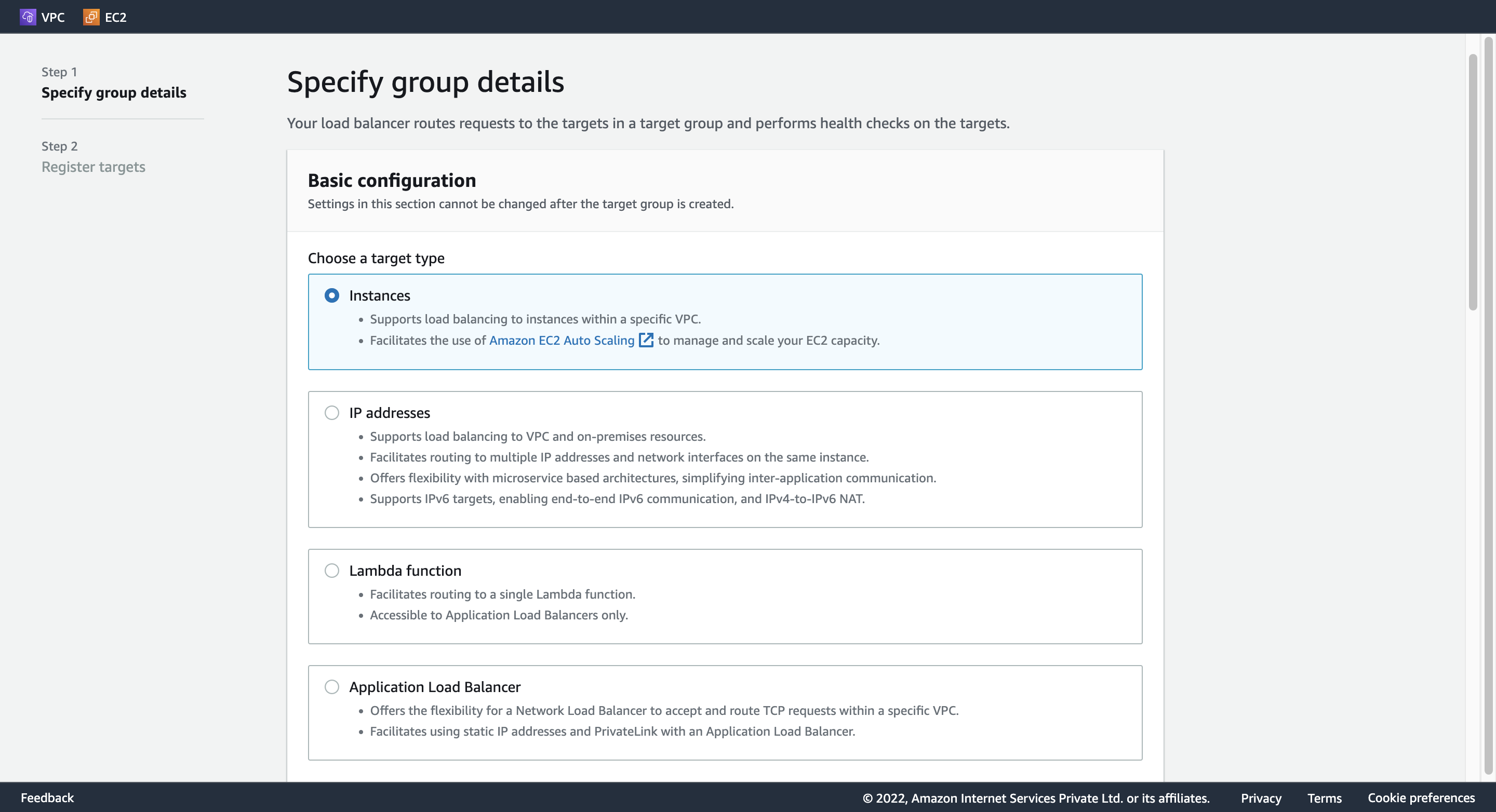

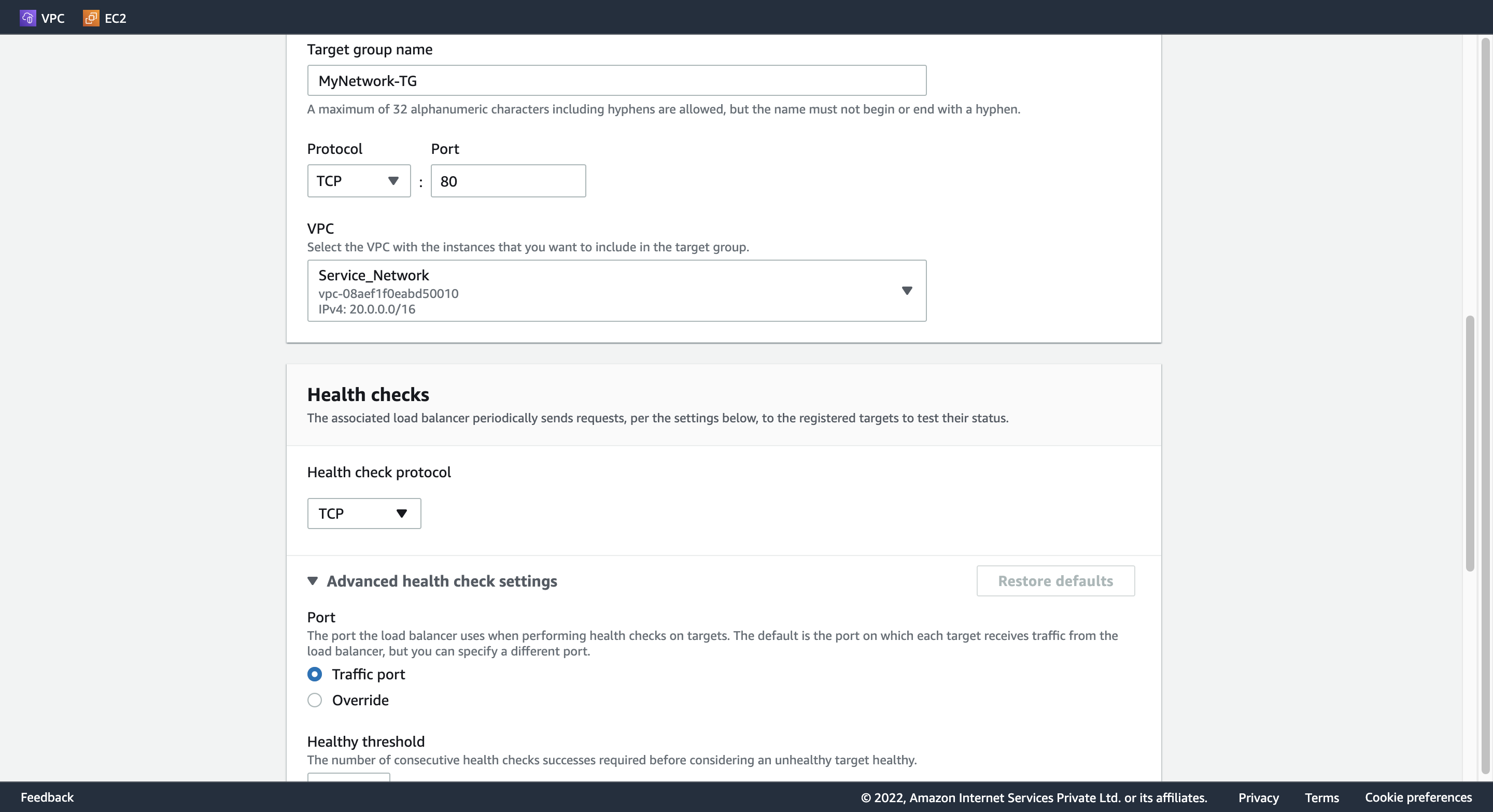

2. Create target group

  • Basic Configuration: Instances
  • Target group name: MyNetwork-TG
  • Protocl: TCP
  • Port: 80
  • VPC: Service_Network

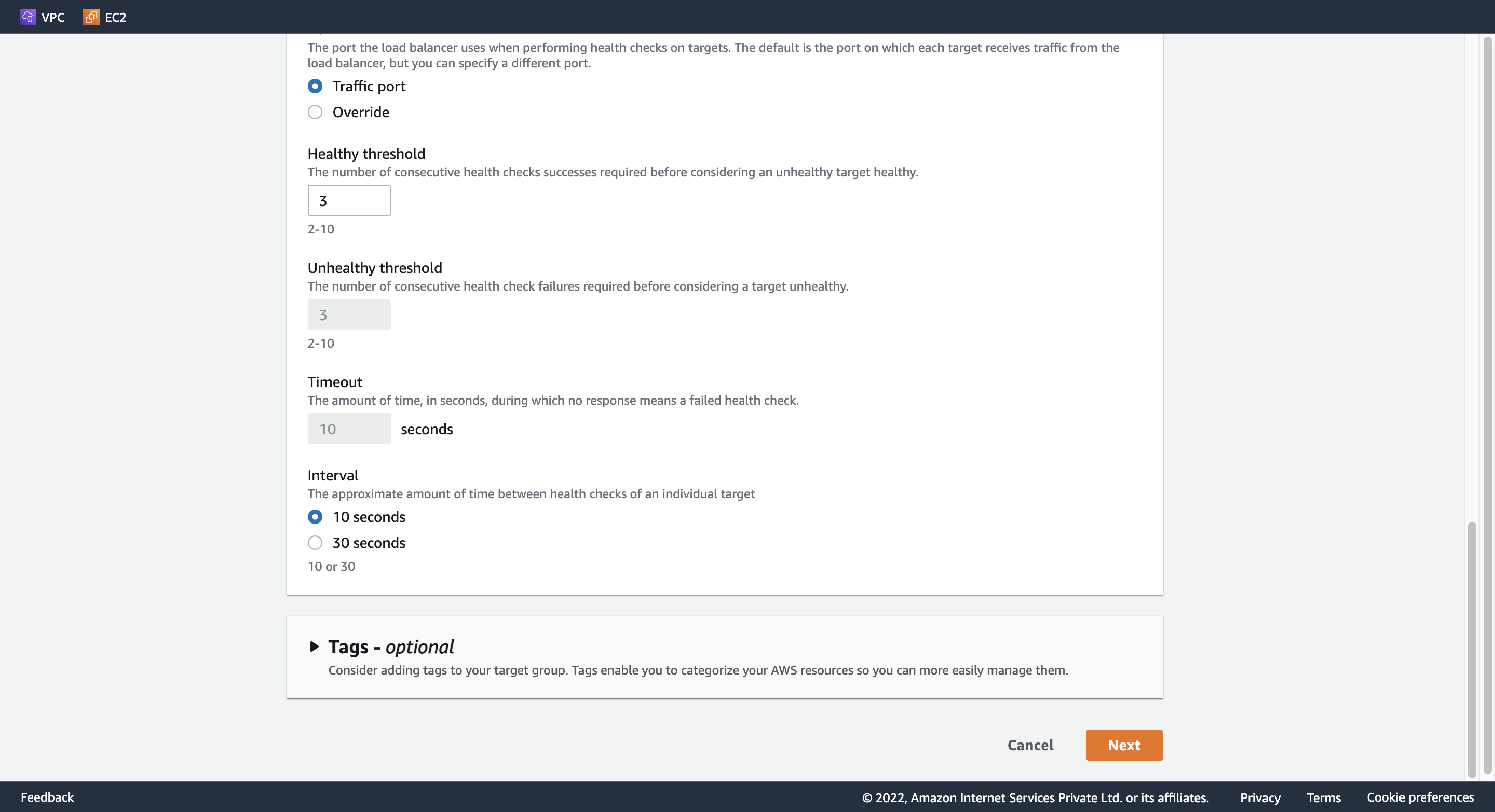

  • Interval: 10 seconds

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

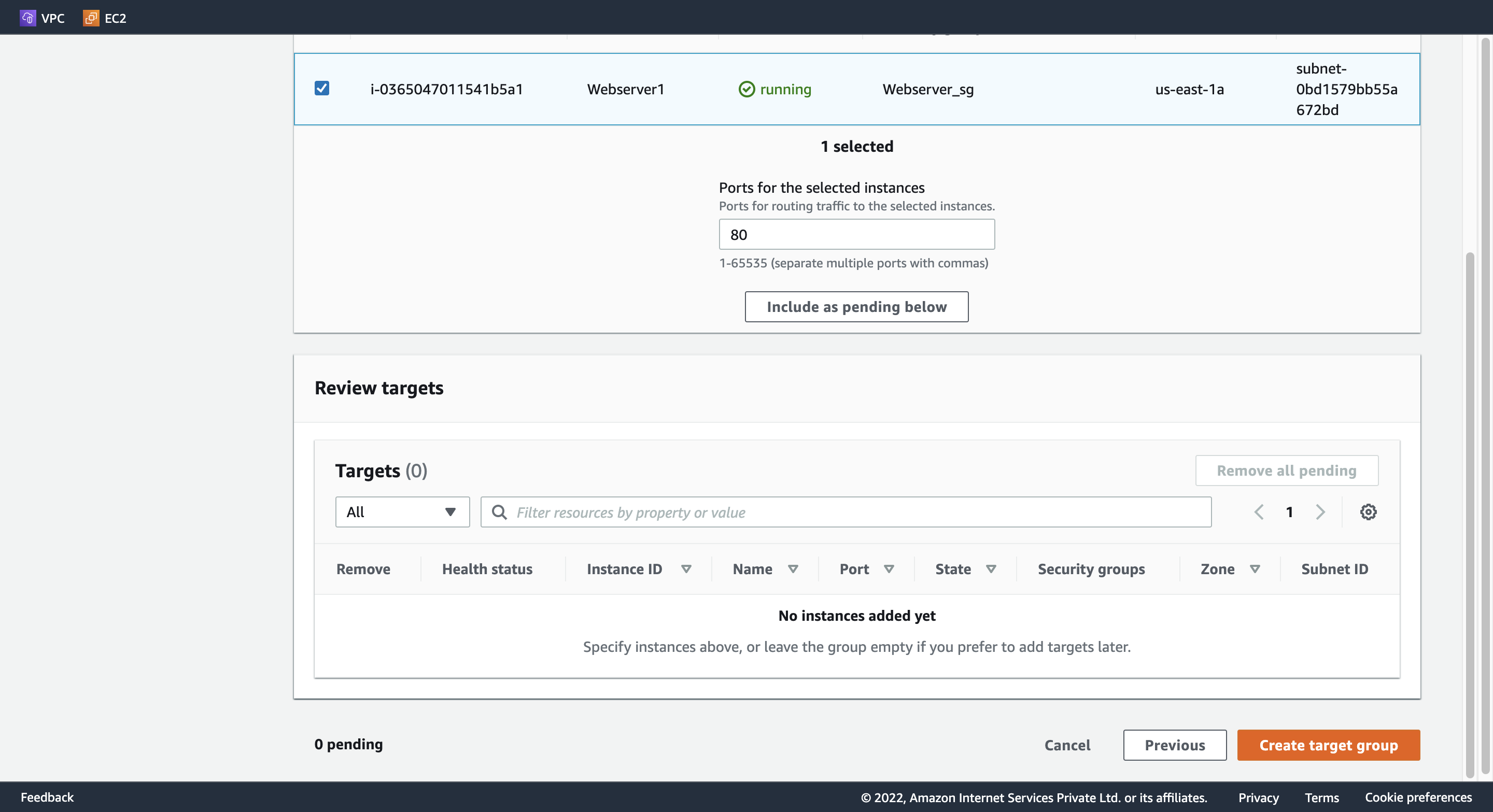

3. Register targets

  • Webserver1 を選択し、「Include as pending below」をクリックして、「Create target group」を押す。

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

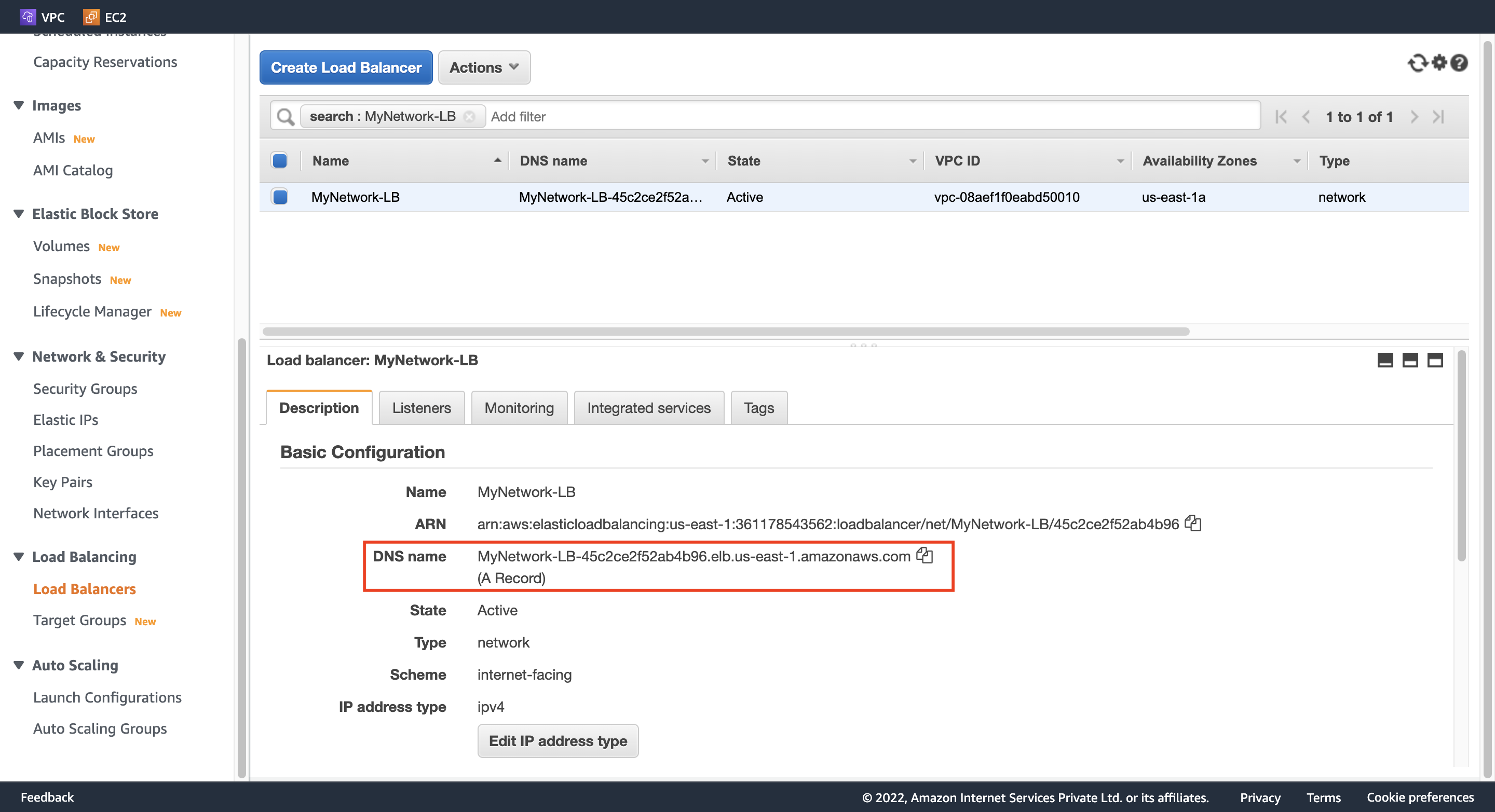

4. DNS name

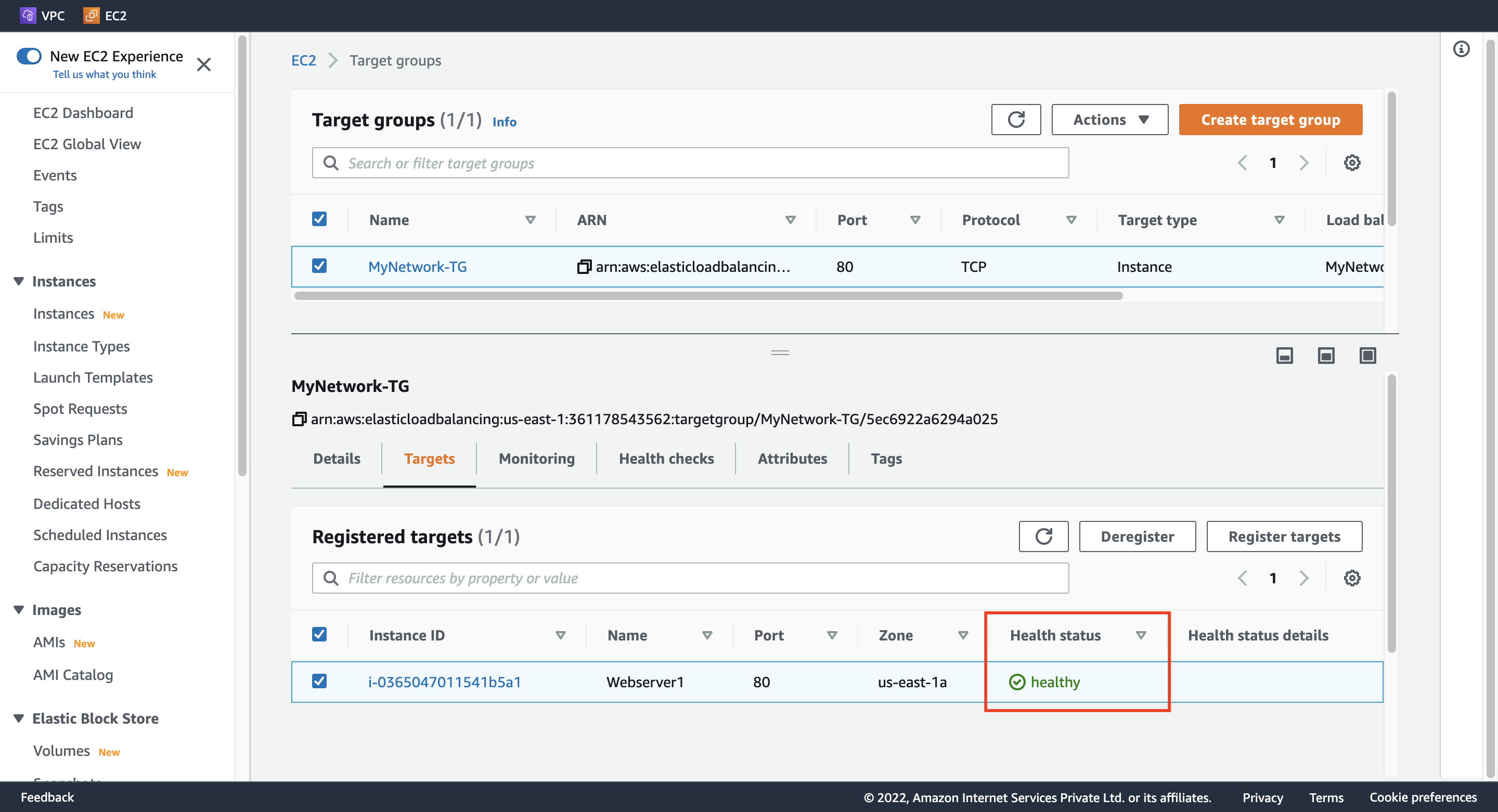

  • 重要: Target group に遷移して、Targets タブのほう、Health Status が healthy になるのを待つ。

endpoint_architecture_demo

  • DNS name に記載してある A Record をコピーして、ブラウザ上で確認する。下記のように表示される。
 Welcome to Hangyuzs Server 1

endpoint_architecture_demo

(create-endpoint-service)=

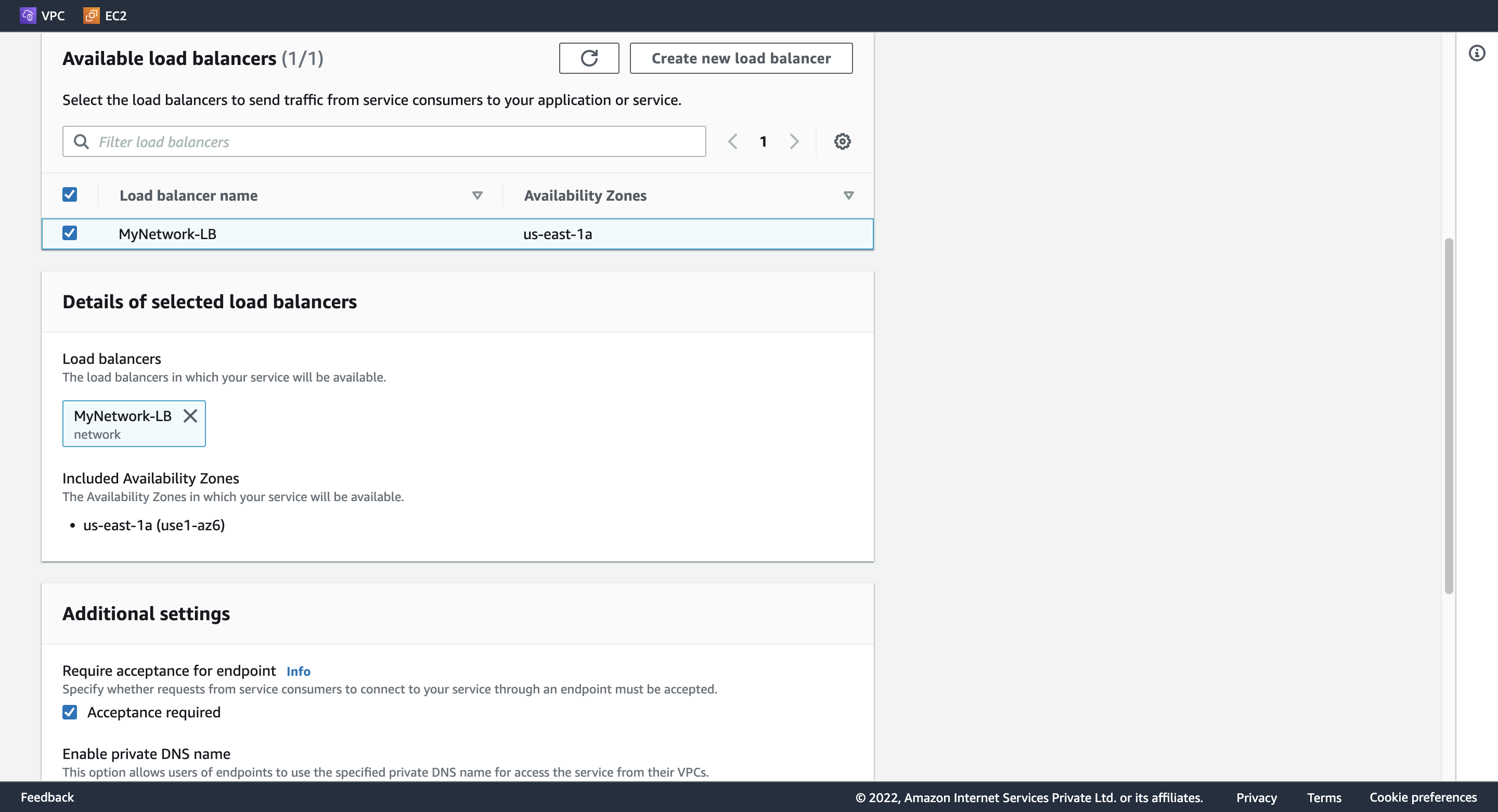

Step 8. Create an Endpoint service

  • Load balancer name: MyNetwork-LB のチェックを入れる。
  • Additional settings: 「Acceptance required」 のチェックを入れる。

endpoint_architecture_demo

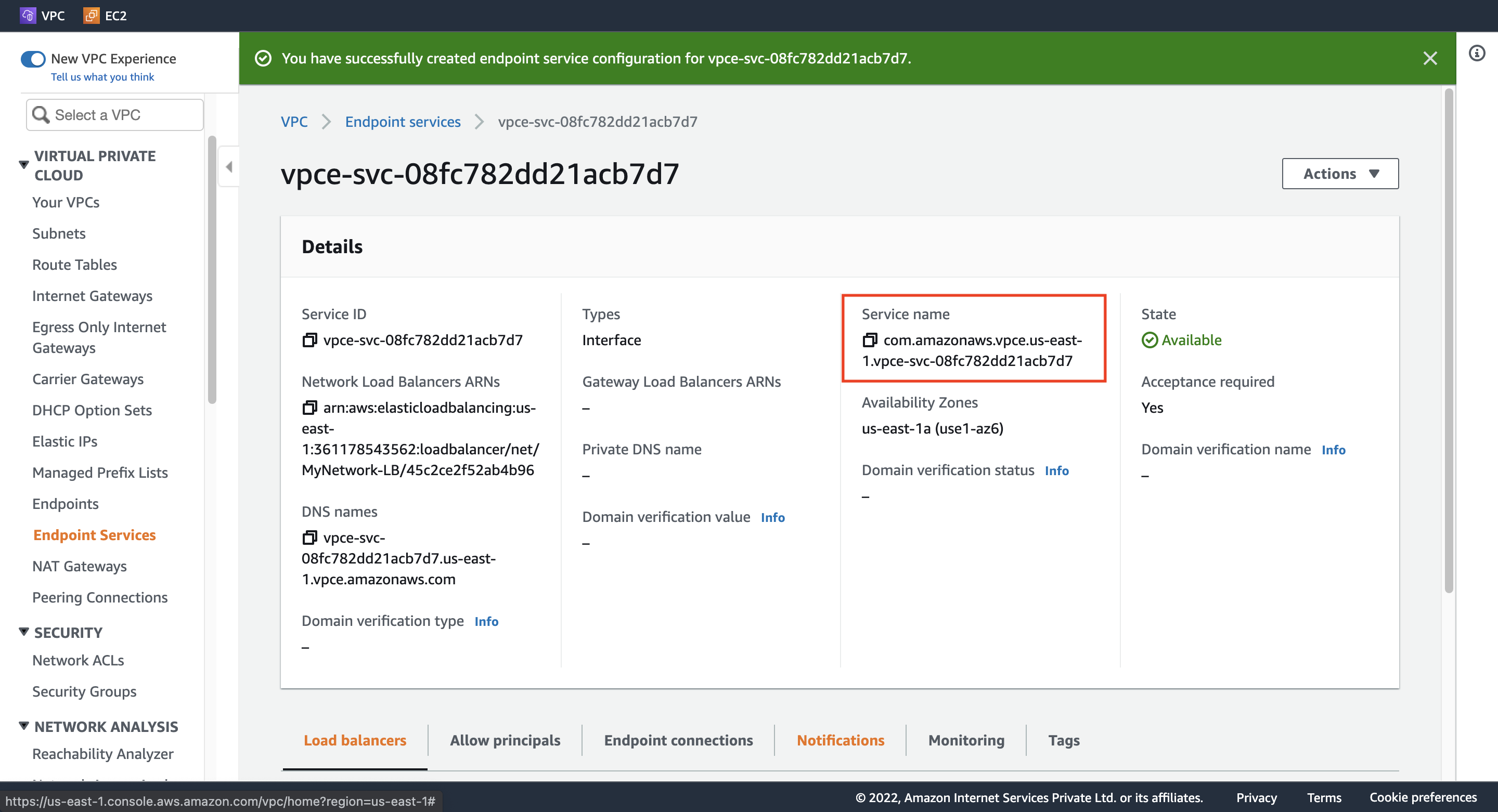

  • Service name をメモする。

endpoint_architecture_demo

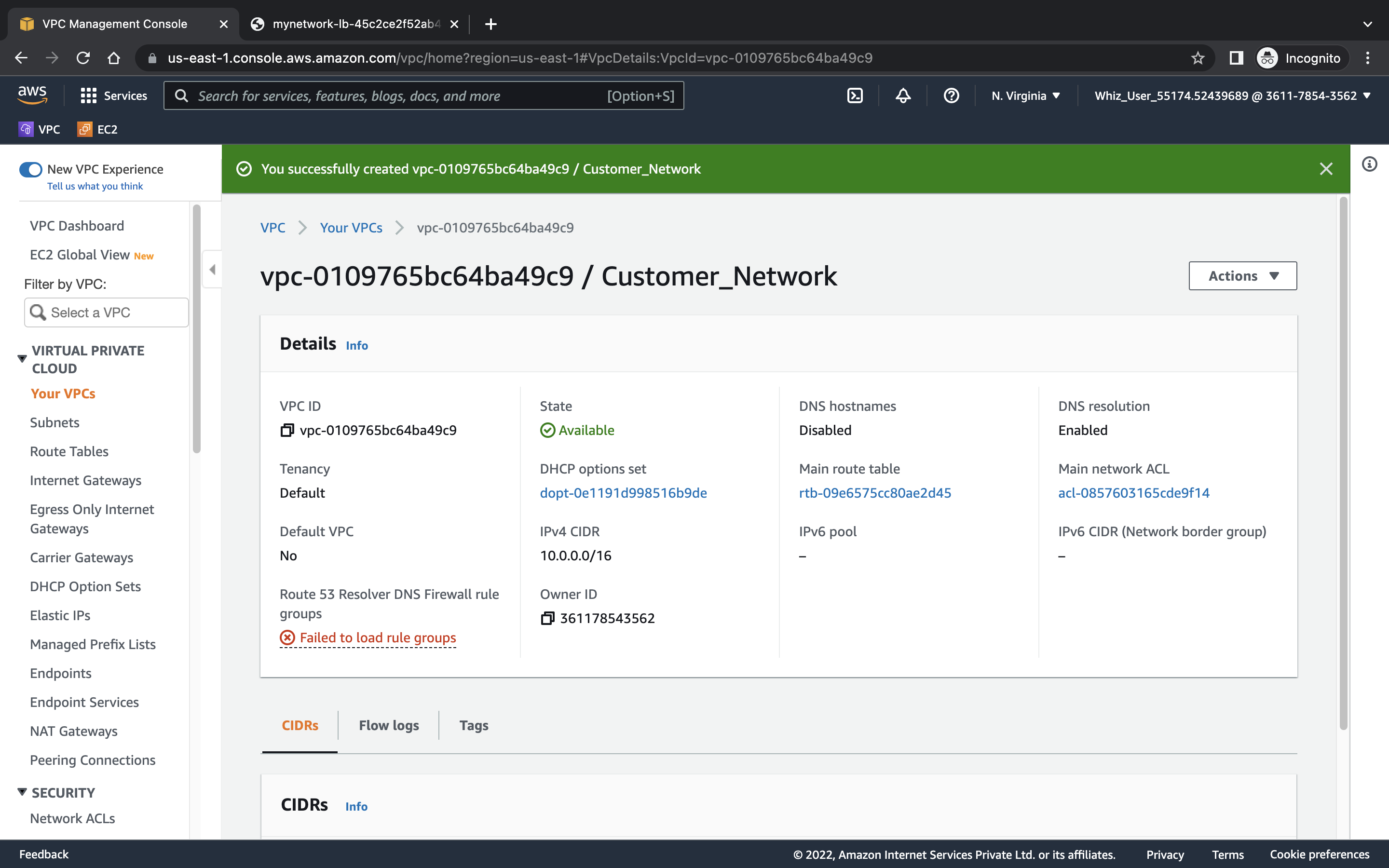

Step 9. Create a customer VPC

  • Name tag: Customer_Network
  • IPv4 CIDR: 10.0.0.0/16

endpoint_architecture_demo

Step 10. Create and attach an Internet Gateway

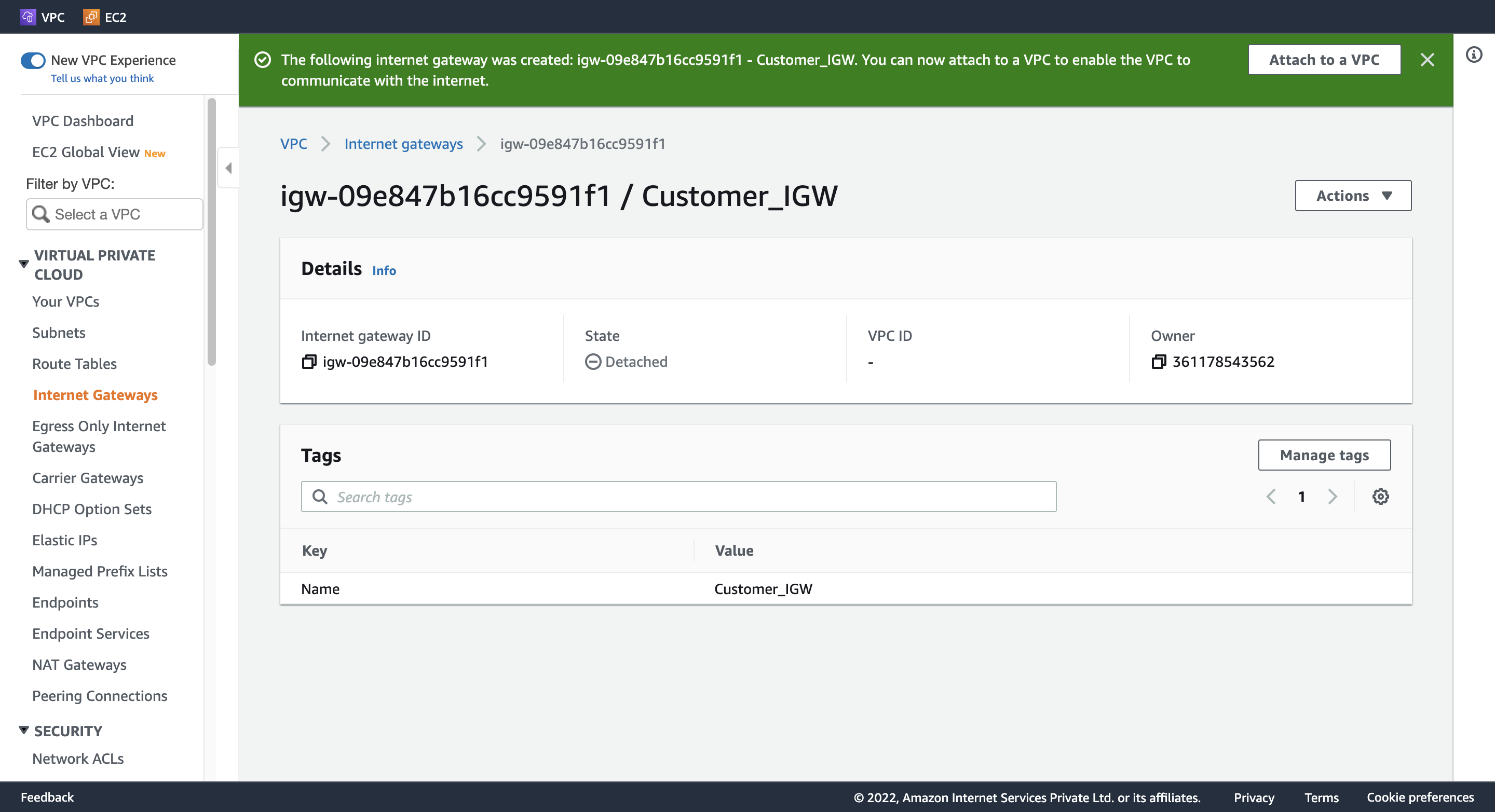

1. Create Customer IGW

  • Name tag: Customer_IGW

endpoint_architecture_demo

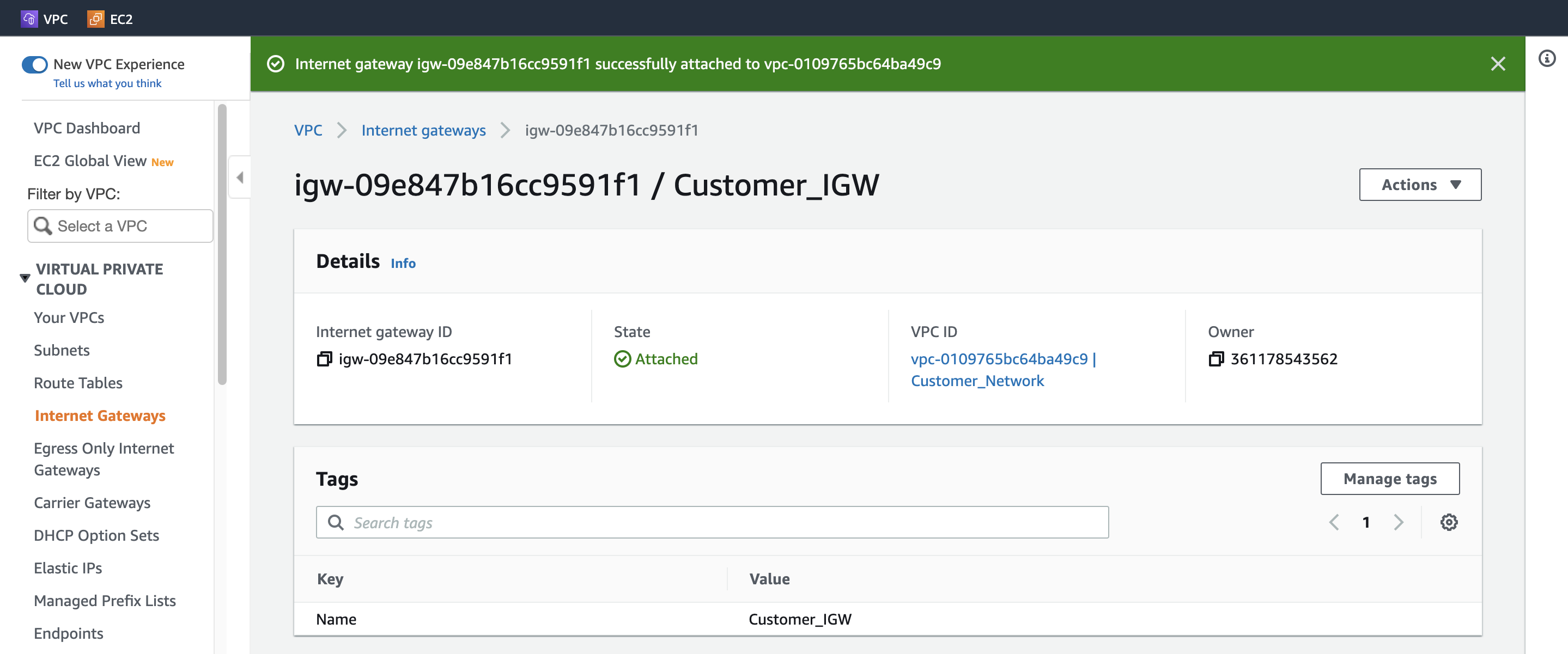

2. Attach Customer IGW

  • Available VPCs: Customer_Network

endpoint_architecture_demo

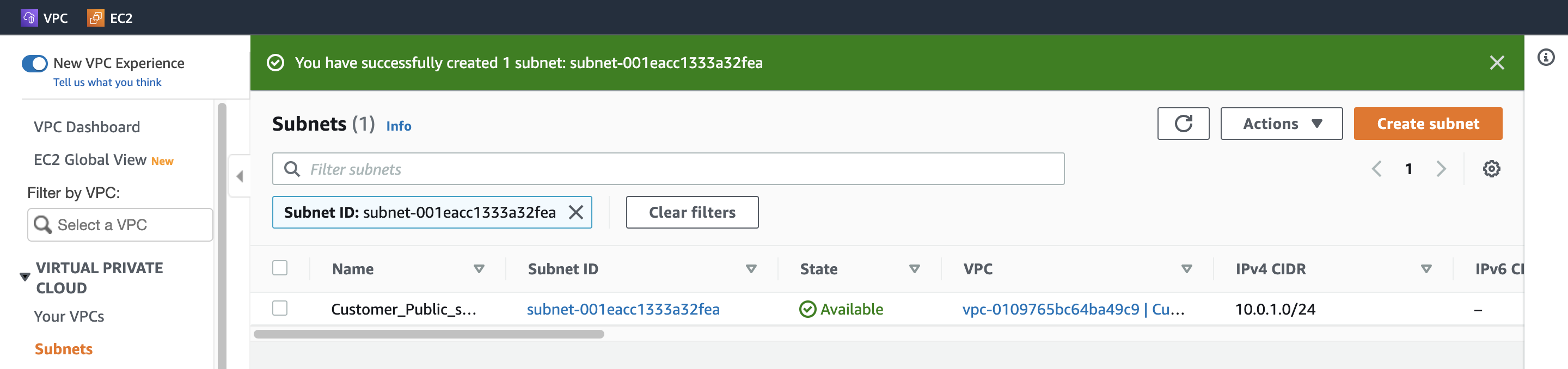

Step 11. Create a Public subnet

  • VPC ID: (プールダウンから選択) Customer_Network
  • Subnet name: Customer_Public_subnet
  • Availability Zone: us-east-1a
  • IPv4 CIDR block: 10.0.1.0/24

endpoint_architecture_demo

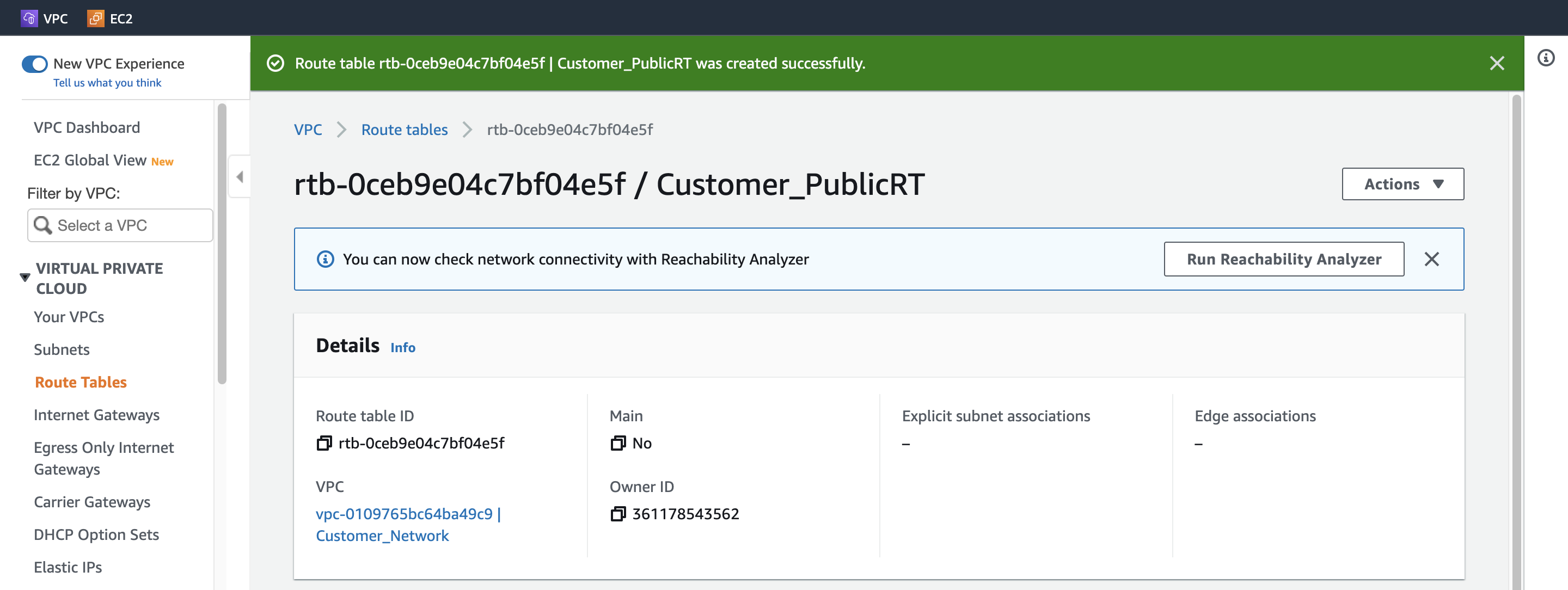

Step 12. Create a Public Route Table and associate it with the subnet

1. Create Customer Public Route Table

  • Name tag: Customer_PublicRT

endpoint_architecture_demo

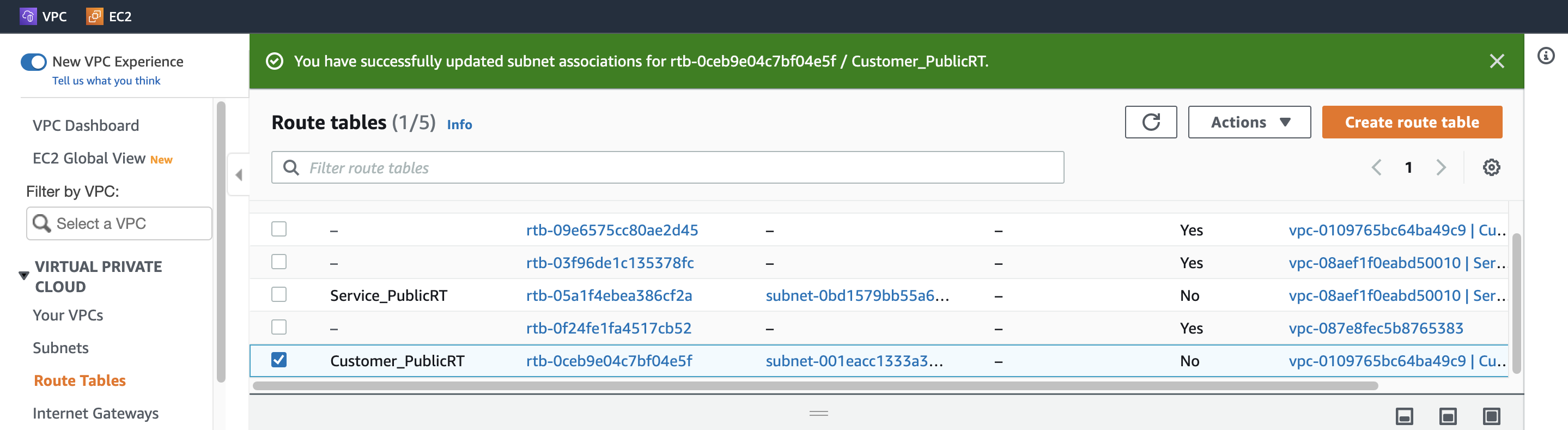

2. Associate Route Table with Customer Public subnet

  • VPC: (一覧から選択) Customer_Network

endpoint_architecture_demo

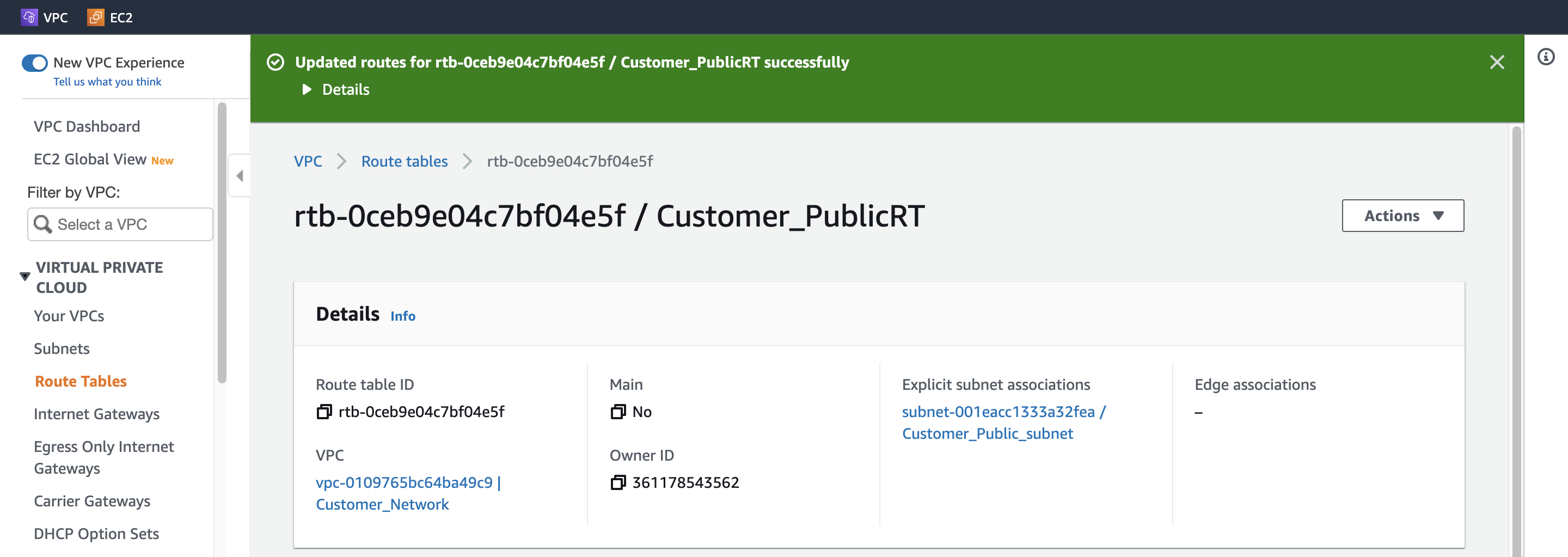

Step 13. Add the public Route in the Route table

  • Destination: 0.0.0.0/0
  • Target: (一覧から選択) Internet Gateway

endpoint_architecture_demo

Step 14. Create an EC2 Instance

1. Configure Instance Detail(Customer)

  • Network: Customer_Network
  • Subnet: Customer_Public_subnet
  • Auto-assign Public IP: Enable

2. Configure Security Group

  • Create security group
  • Security group name: Customer_EC2_SG
  • Description: Security group for Customer EC2
  • Add Inbound security groups rules
  • rule 1
    • Type: ssh
    • Source type: Anywhere
  • rule 2
    • Type: HTTP
    • Source type: Anywhere

3. Launch instance

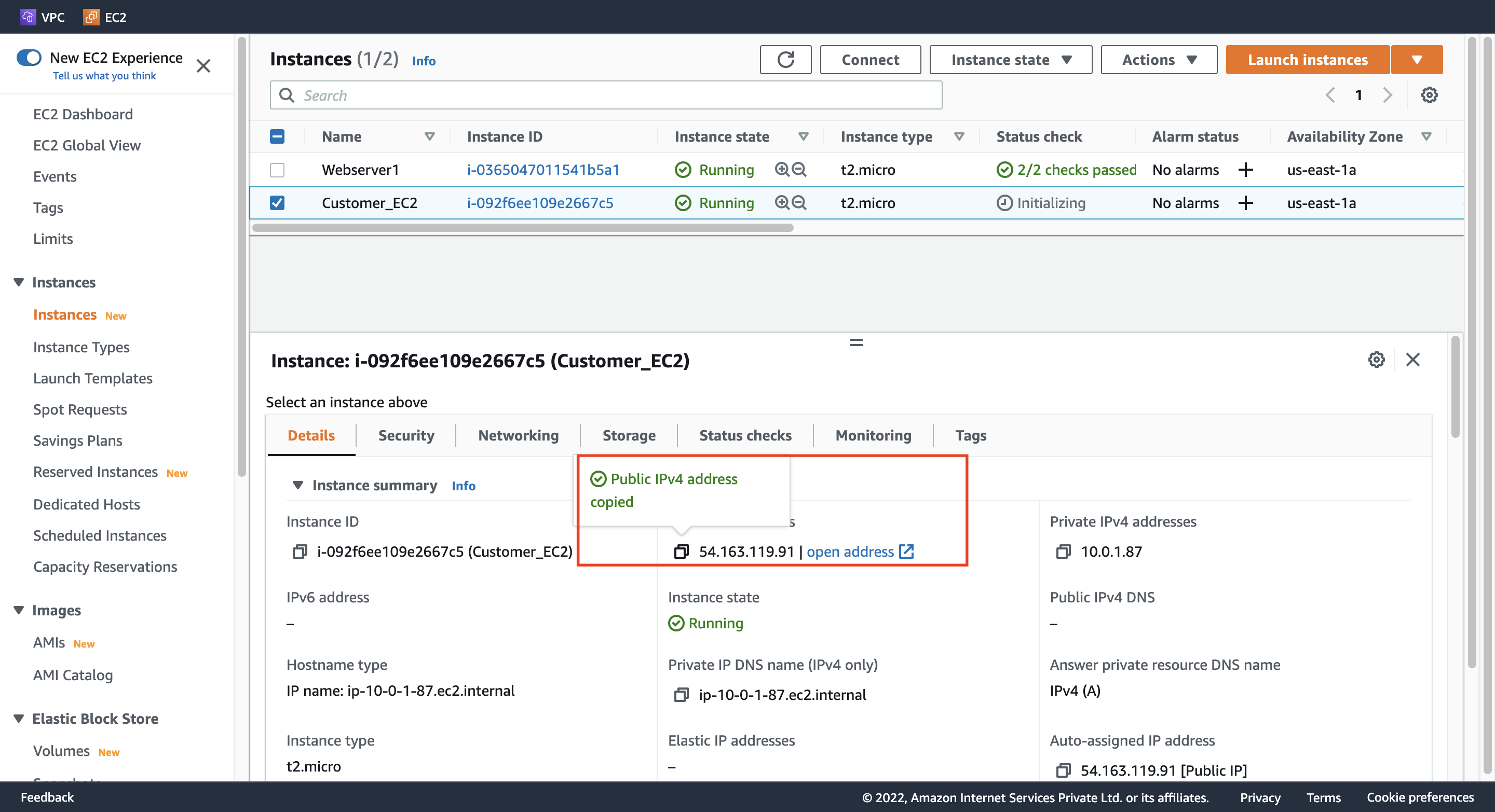

  • Customer EC2 の IPv4 アドレスをメモする。

endpoint_architecture_demo

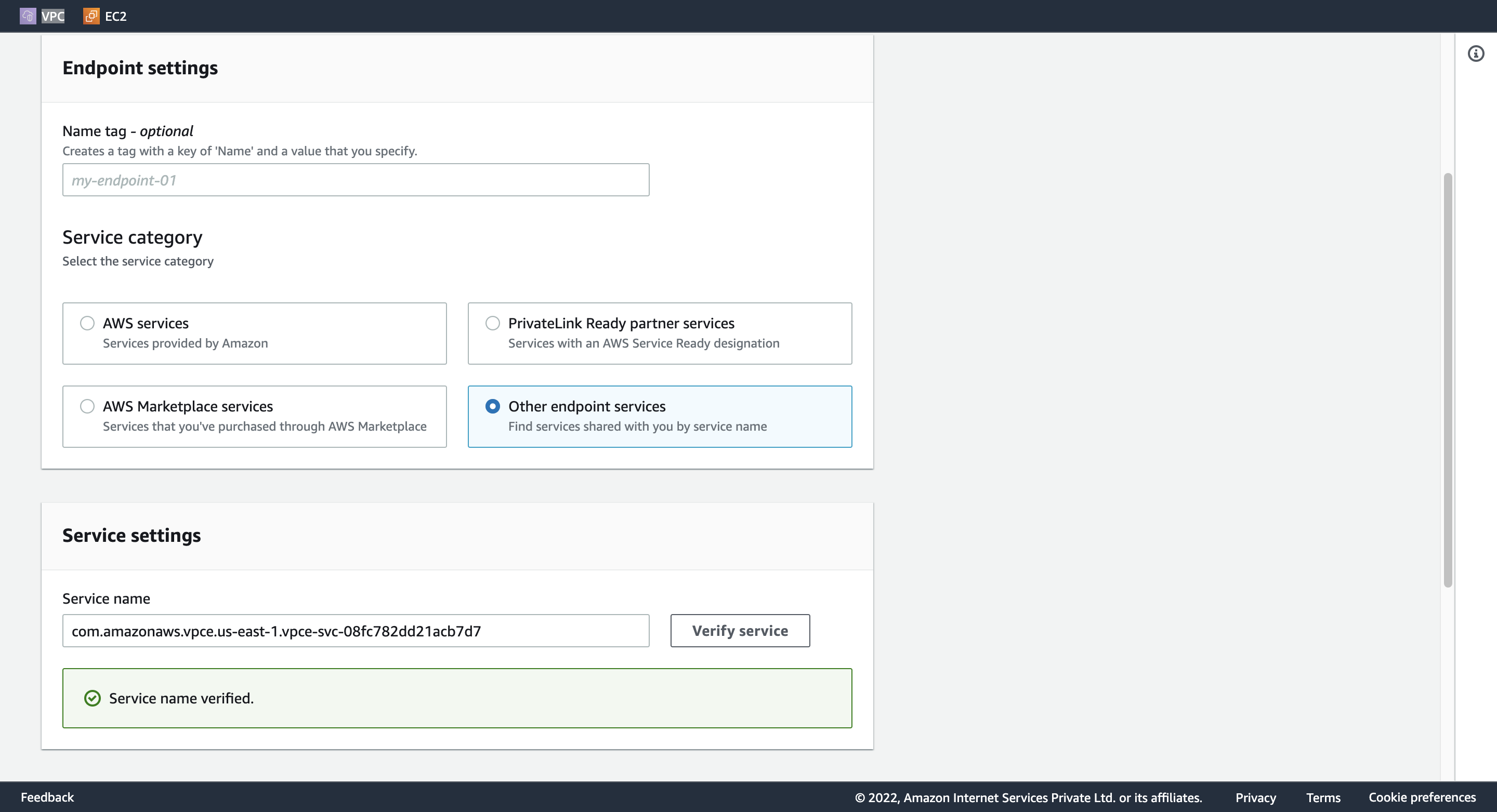

Step 15. Create a VPC Endpoint

1. Configure Endpoint

  • Security category: Other endpoint services

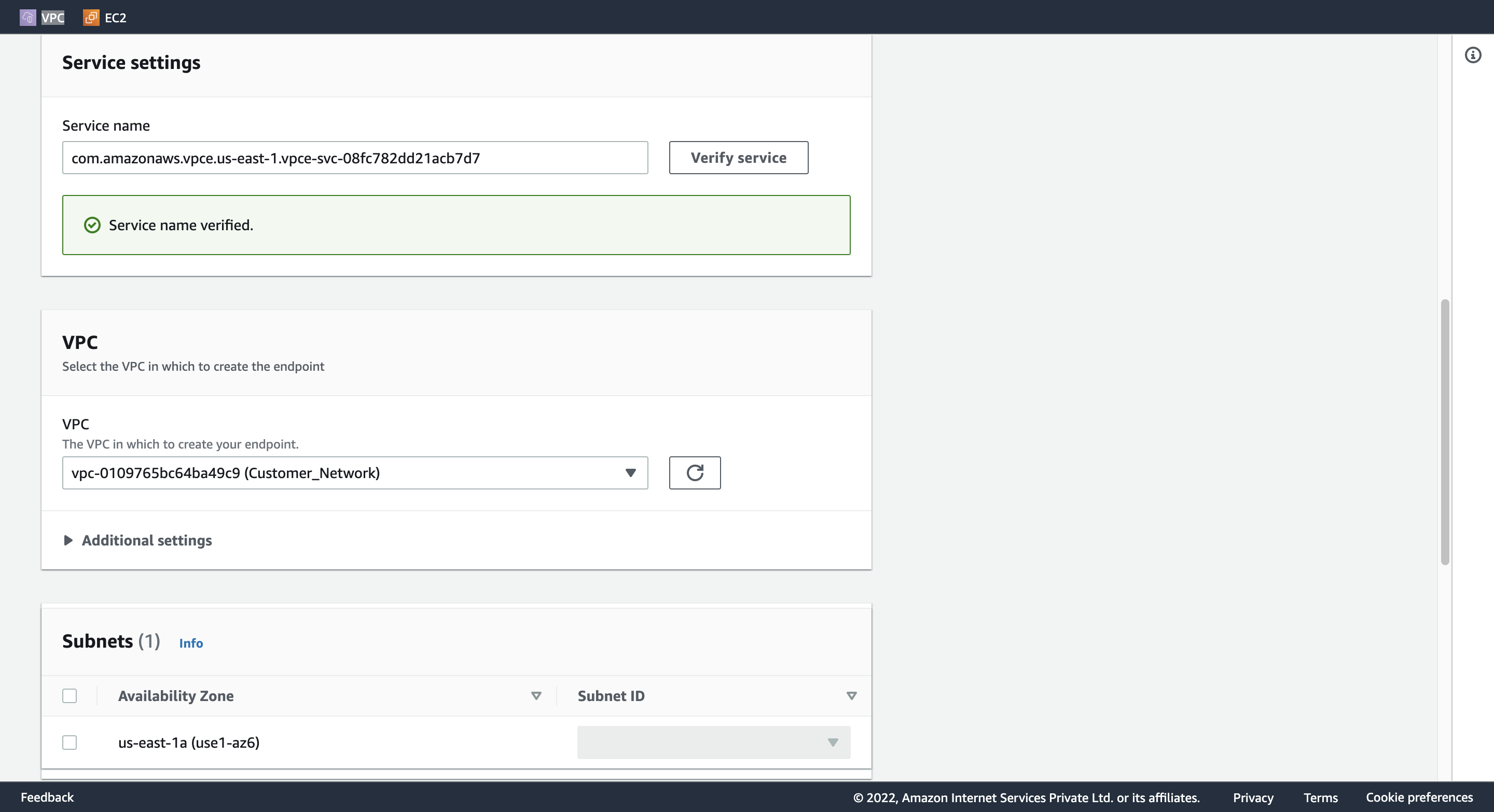

  • Service settings:
  • {ref}create-endpoint-service でメモした Service name をこちらにペストする。
  • Verify service する。
  • VPC: (プールダウンから選択) Customer_Network

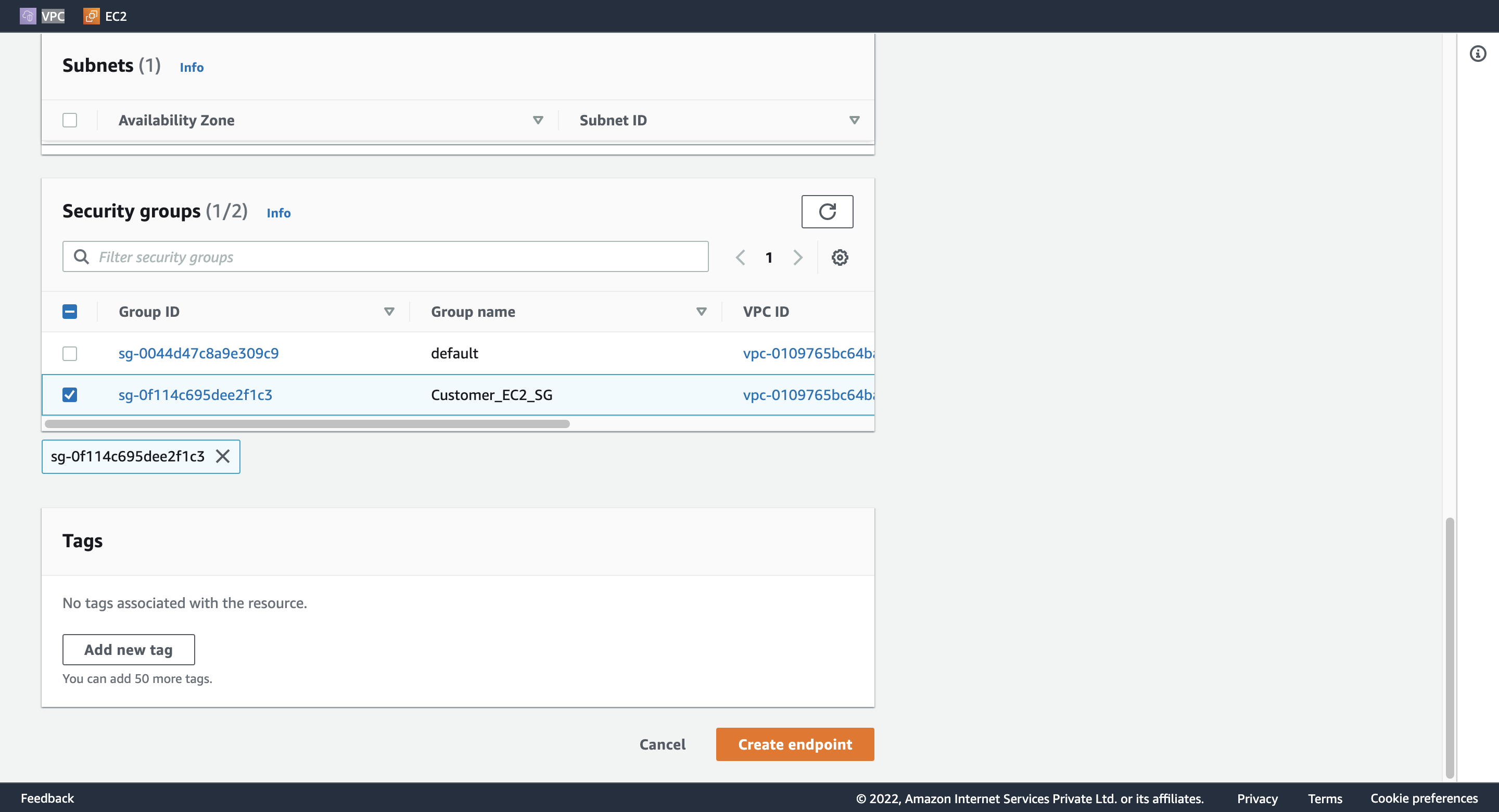

  • Security groups: (一覧から選択) Customer_EC2_SG

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

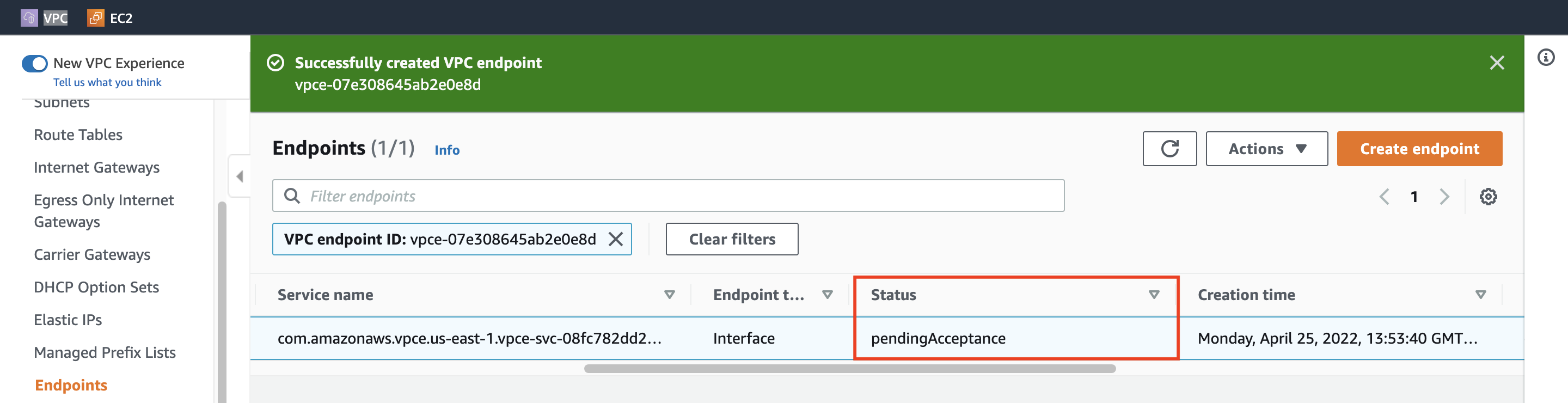

  • Endpoint のステータスを確認する。

endpoint_architecture_demo

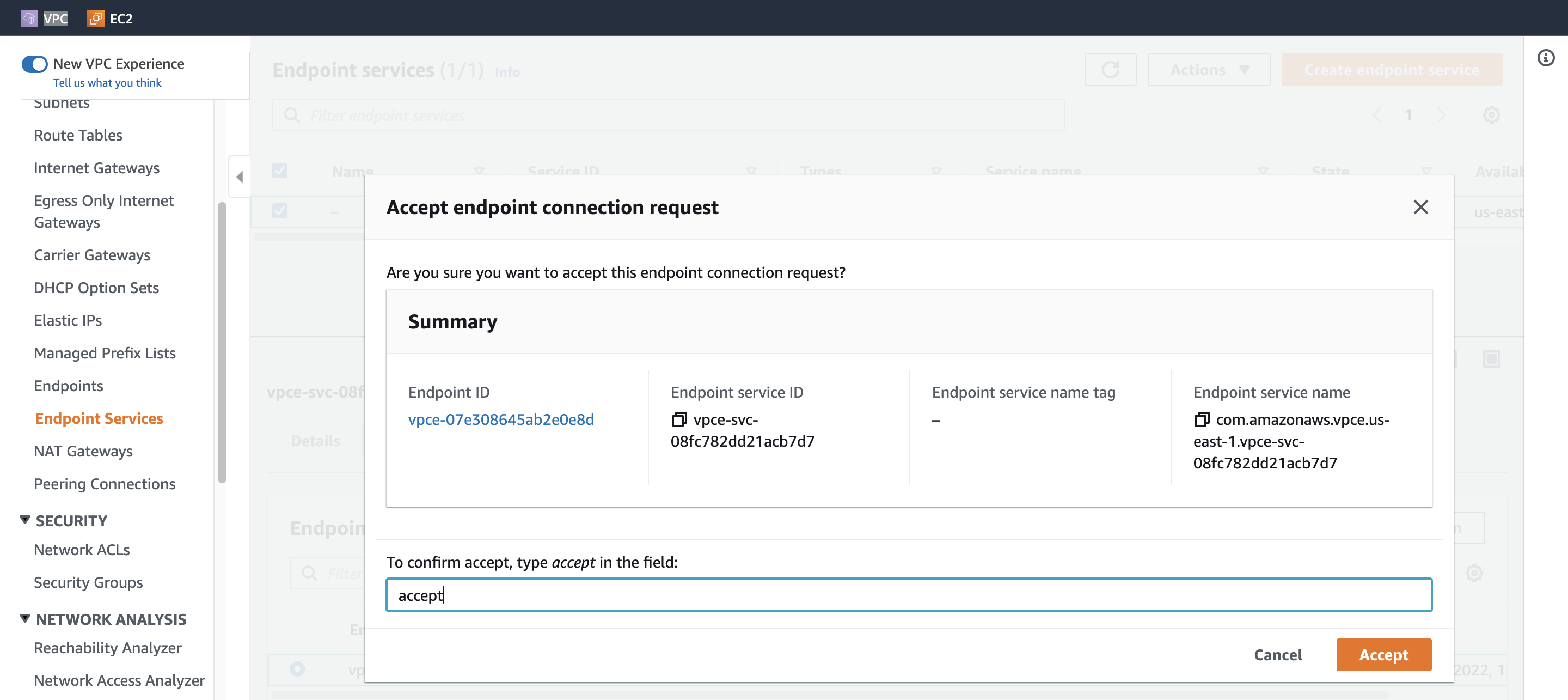

2. Accept endpoint connection request

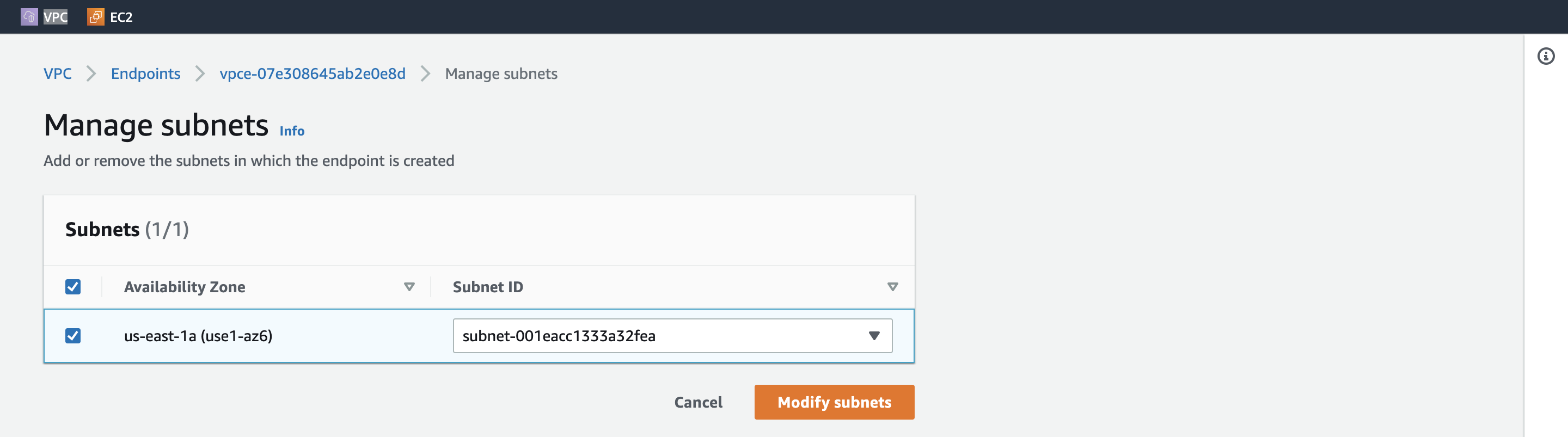

  • Endpoint Connections を設定して、Endpoint のステータスが Available になるまで待つ。

endpoint_architecture_demo

endpoint_architecture_demo

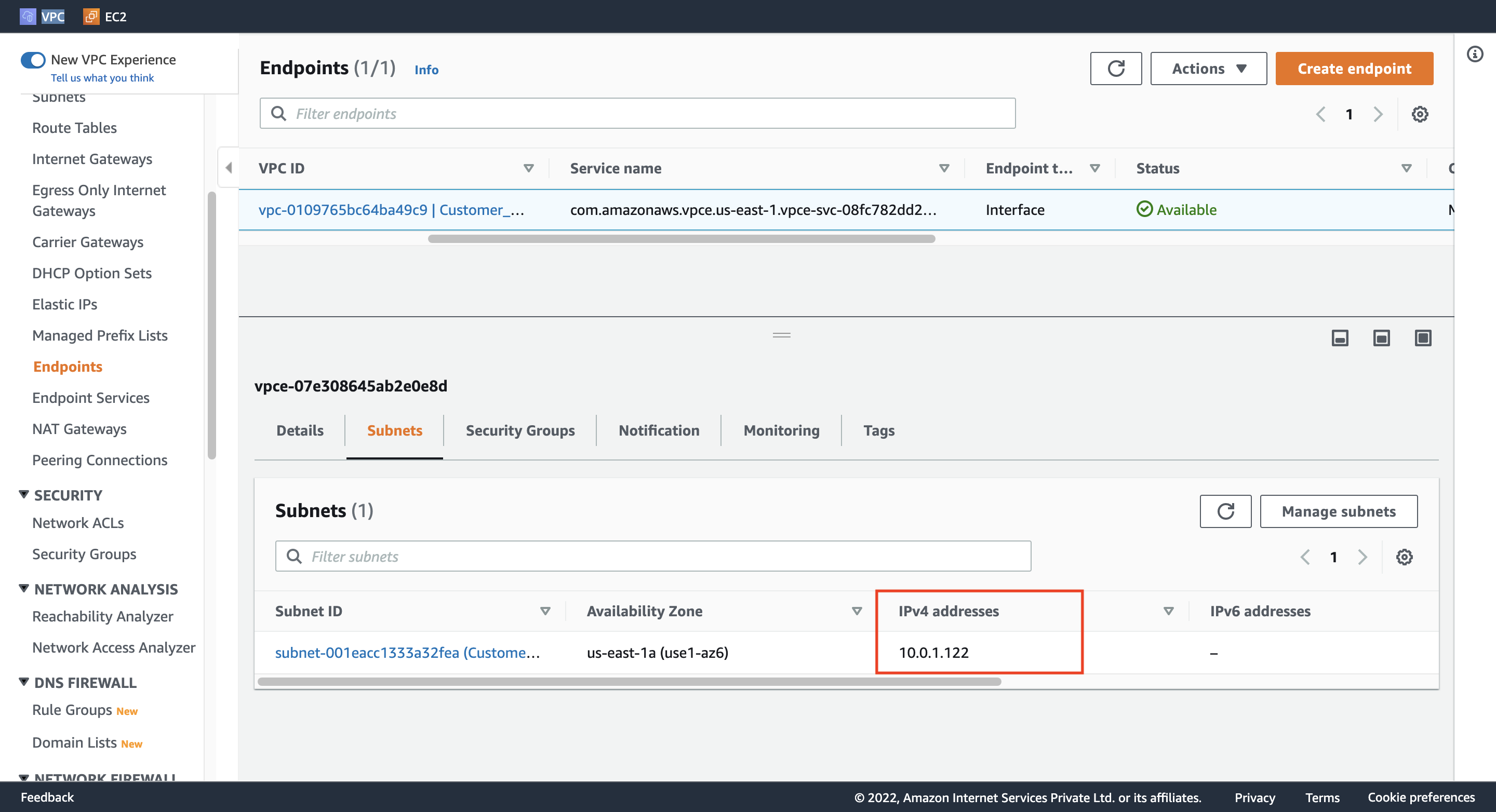

  • Endpoint のIPv4 アドレスをメモする。

endpoint_architecture_demo

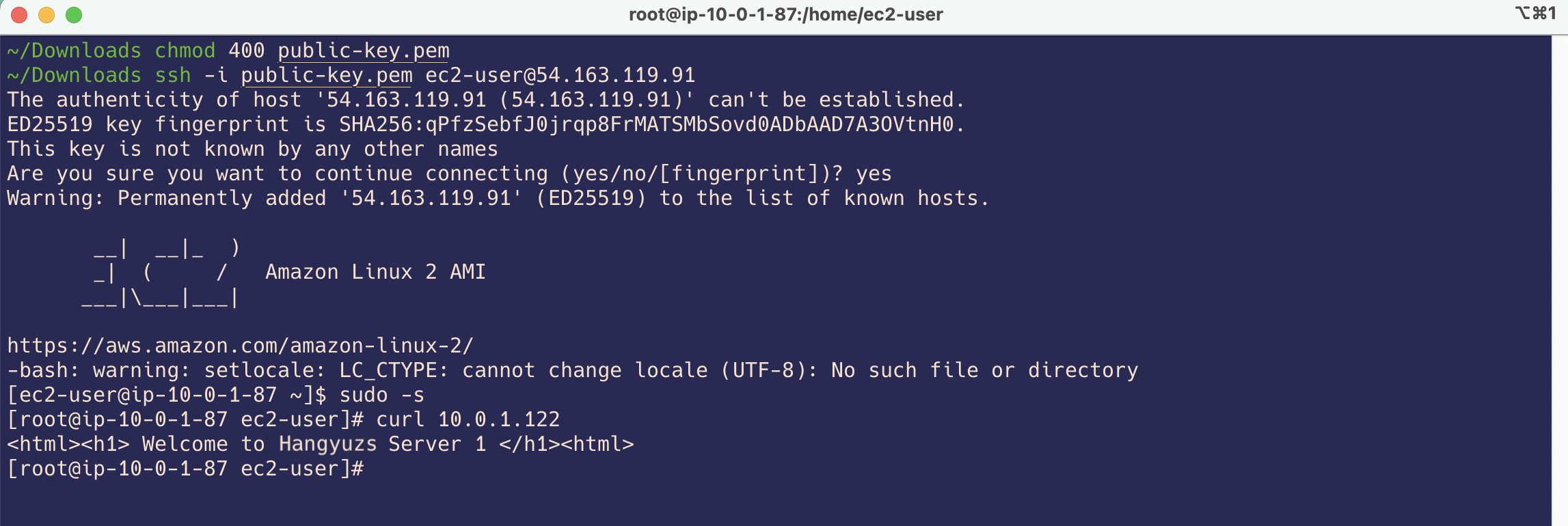

Step 16. Test the connectivity

  • SSH で Customer EC2 にアクセスして、curl で接続状況を確認する。
ssh -i {keypair}.pem ec2-user@{Cusotmer_EC2_IPv4_Address}
curl {Endpoint_IPv4_Address}
  • 下記の内容が返される。
<html><h1> Welcome to Hangyuzs Server 1 </h1></html>

endpoint_architecture_demo

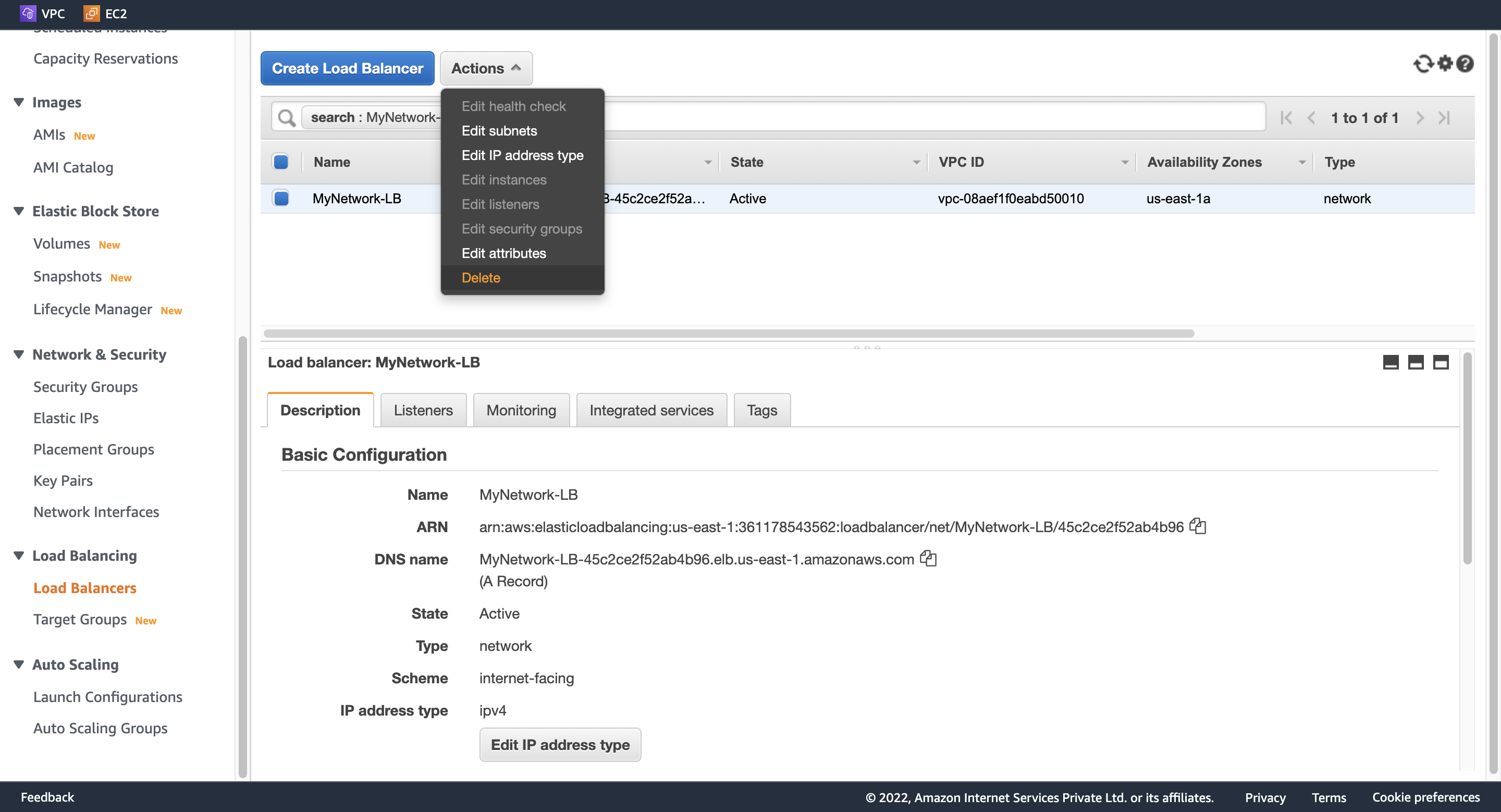

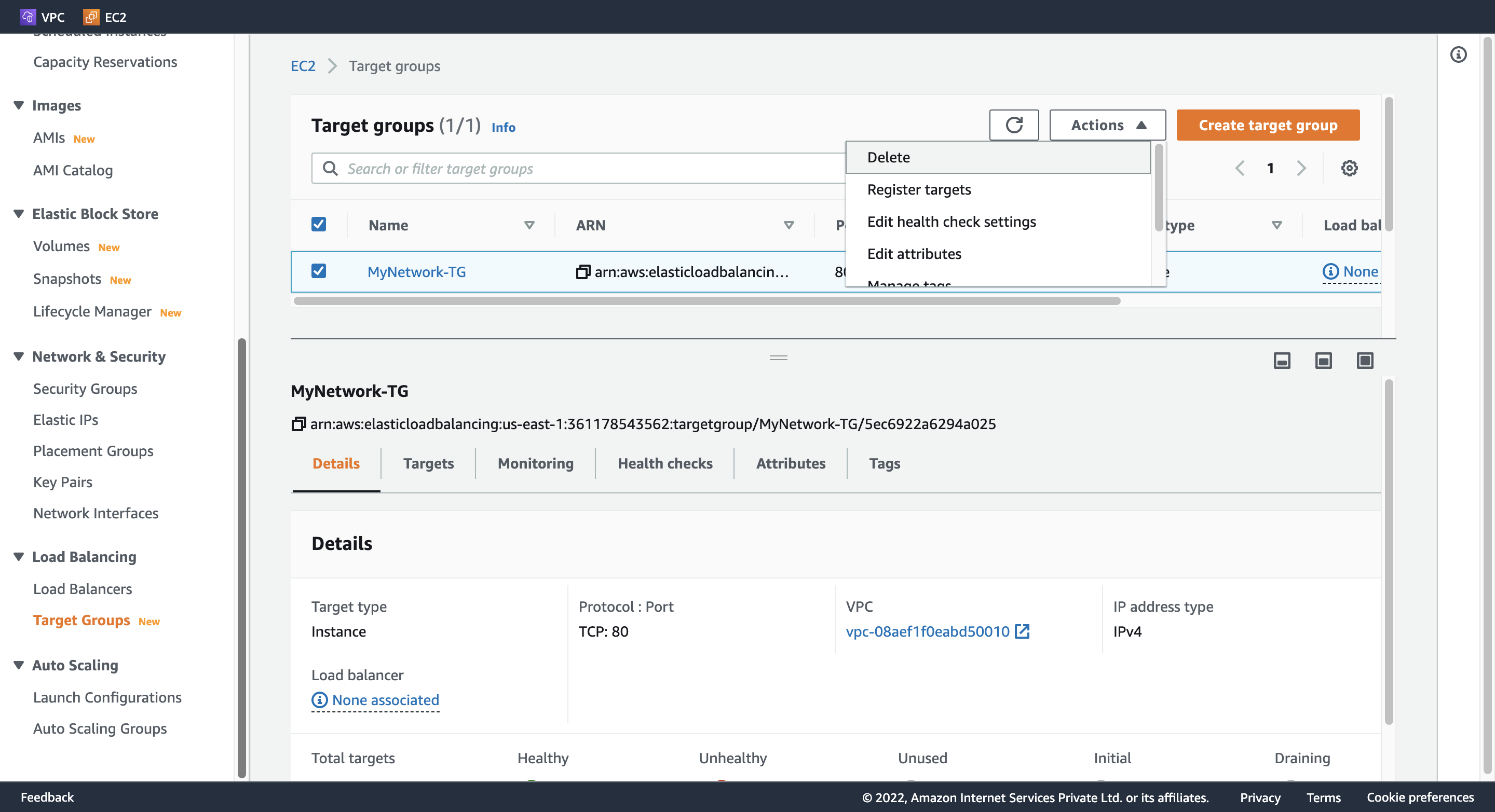

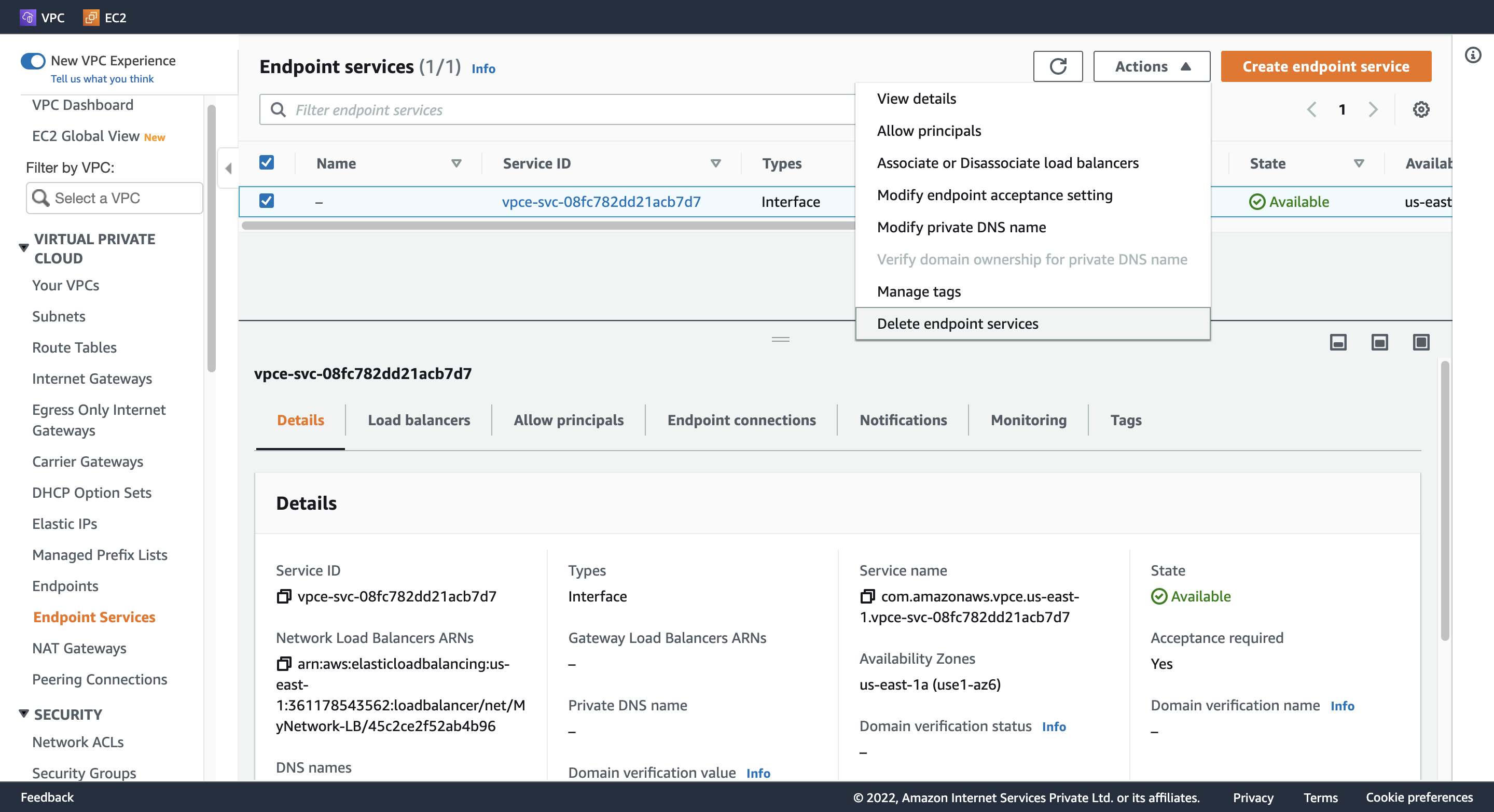

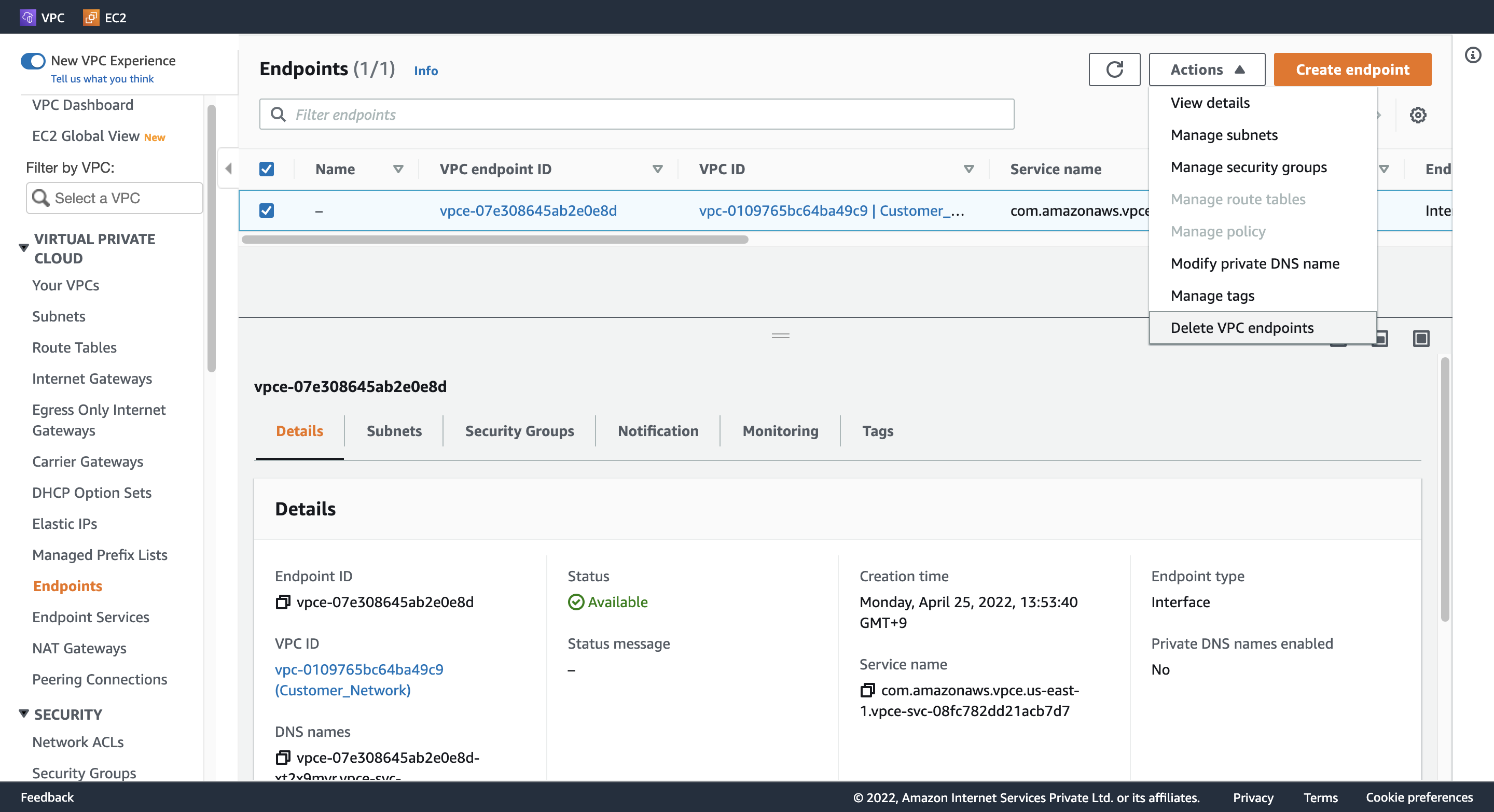

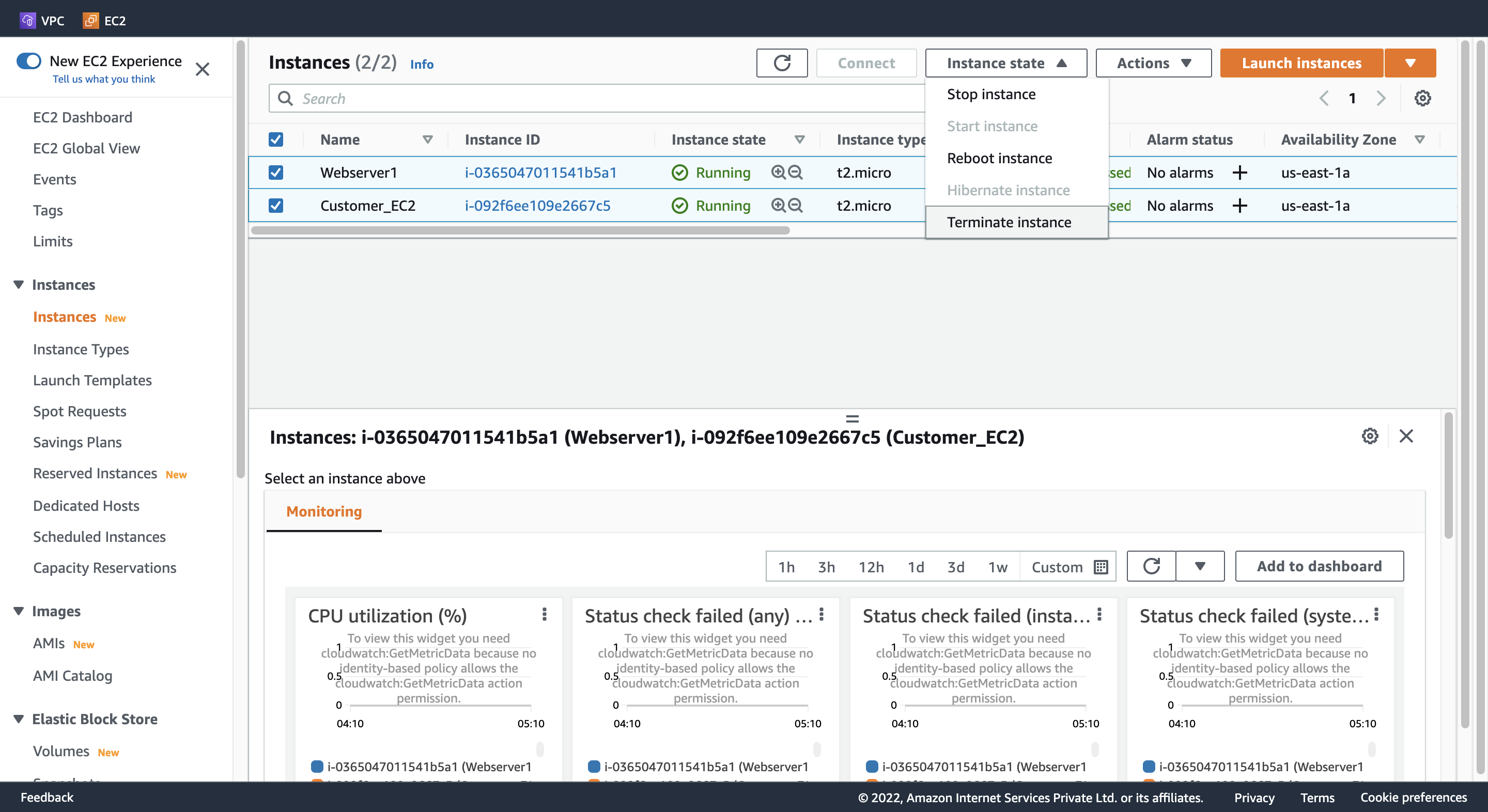

Step 17. Delete AWS Resources

  • リソースを削除する必要がある場合、下記の順番で行えればきれいに削除できる。
  • EC2 Instance (2つ)
  • VPC Endpoint
  • Endpoint Service
  • NLB
  • Target Groups

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo

endpoint_architecture_demo
